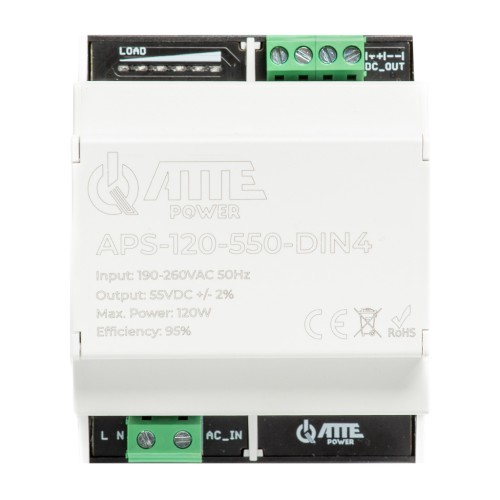

APS-120-550-DIN4 zasilacz impulsowy 55V 120W w obudowie DIN4
Opis

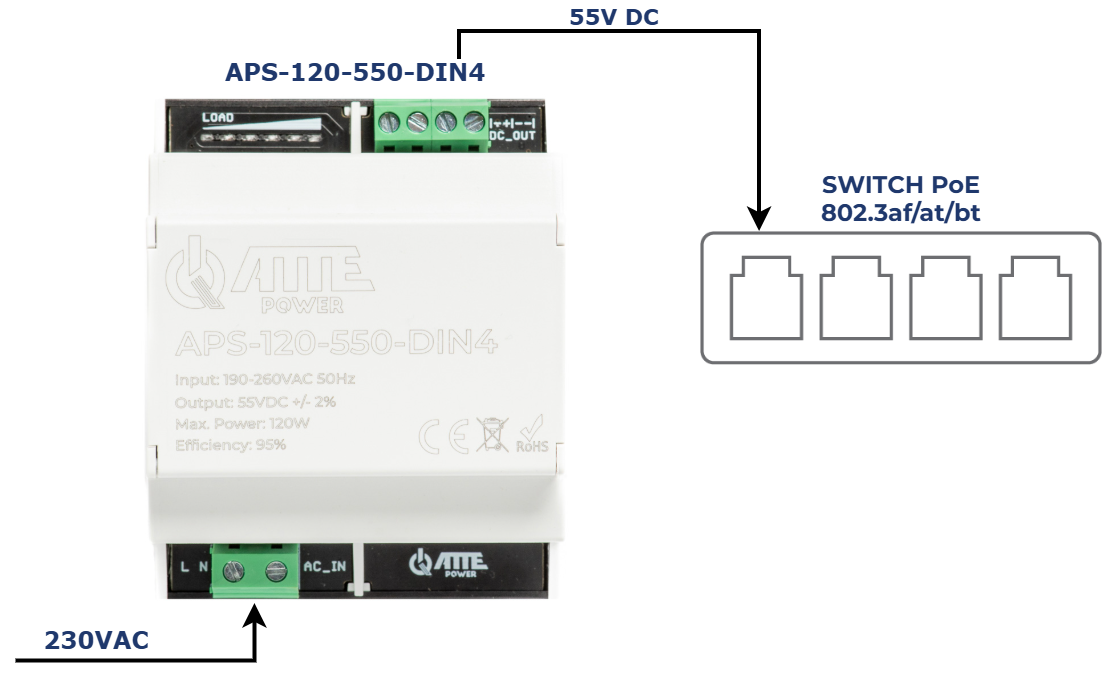

APS-120-550-DIN4 jest zasilaczem impulsowym w obudowie DIN4 umożliwiającej montaż na szynę TH35. Urządzenie zapewnia napięcie 55V na wyjściu. Najczęściej jest wykorzystywane do zasilania urządzeń IP PoE przykładowo switchy PoE w systemach automatyki i monitoringu.
Całkowita moc zasilacza APS-120-550-DIN4 to 120W jest ona dostępna na złączu śrubowym DC_OUT.
Urządzenie ma możliwość zasilania redundantnego, które możemy zrealizować, używając drugiego modułu o tym samym napięciu, przykładowo SWPS-4-11-DIN4 lub APS-120-550-DIN4.

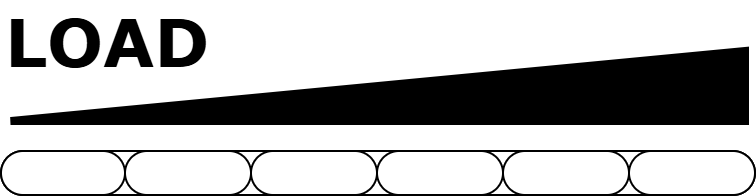

Zasilacz posiada wskaźnik obciążenia dzięki któremu możemy w łatwy sposób określić pobór mocy urządzenia:
| Kolor | Znaczenie |
| Biały | Tryb czuwania (brak obciążenia) |
| Zielony | Aktualny pobór mocy |
| Niebieski | Zapamiętany największy pobór mocy |
| Czerwony | Przekroczenie ~110W poboru mocy (stan bliski przeciążeniu) |
Najważniejsze cechy i funkcje:
- do 120W sumarycznej mocy z zasilacza
- wysoko sprawność modułu >90%
- zasilanie redundantne (zapewnia ciągłość zasilania poprzez drugi moduł)
- czytelna sygnalizacja stanu pracy oraz obciążenia
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
APS-120-550-DIN4 dzięki obudowie DIN4 może zostać zamontowany na szynie TH35. Standaryzowana obudowa zapewnia ochronę przed uszkodzeniami mechanicznymi oraz łatwiejszą integrację urządzenia w systemach automatyki oraz monitoringu.
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Uwagi instalacyjne
- Jeśli chcemy wykorzystać redundantne zasilanie urządzenia najlepiej zasilić z osobnych faz instalacji, aby przy zaniku jednej z faz druga mogła pozostać w użyciu.
Przykłady zastosowań

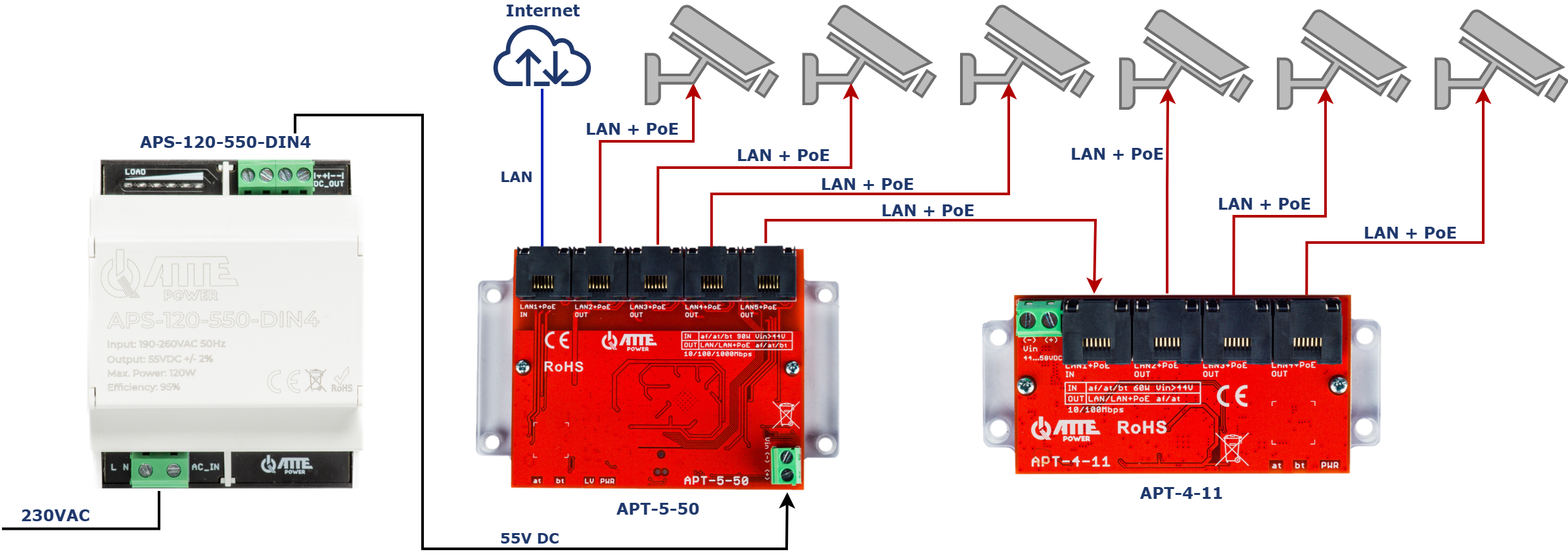

Przykład zastosowania APS-120-550-DIN4 do zasilania 6 kamer IP PoE poprzez APT-5-50 oraz APT-4-11.

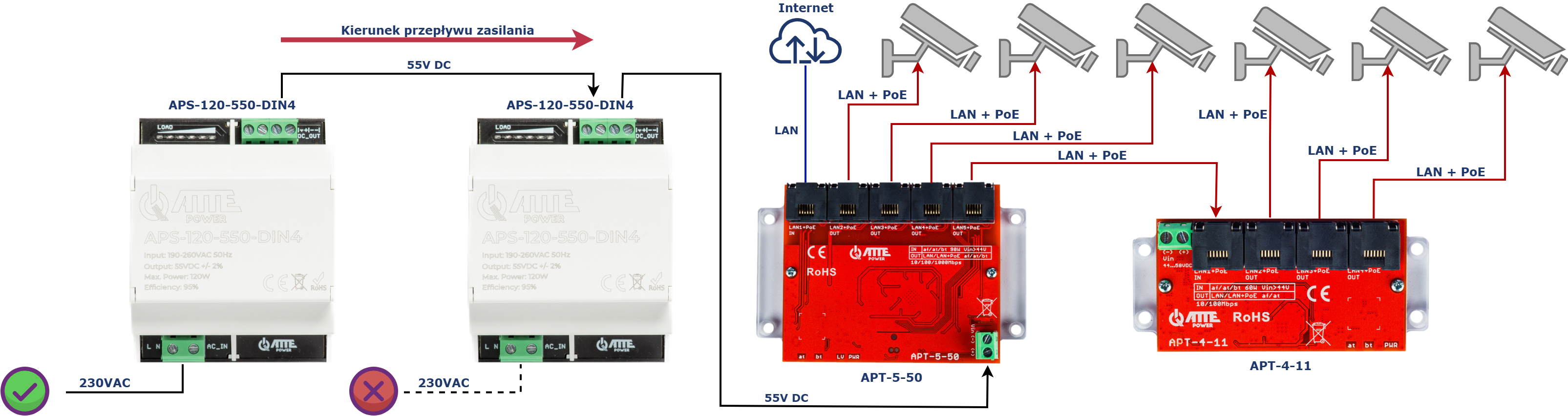

Przykład zastosowania dwóch modułów APS-120-550-DIN4 do zapewnienia ciągłości zasilania (zasilanie redundantne) dla 6 kamer IP PoE.

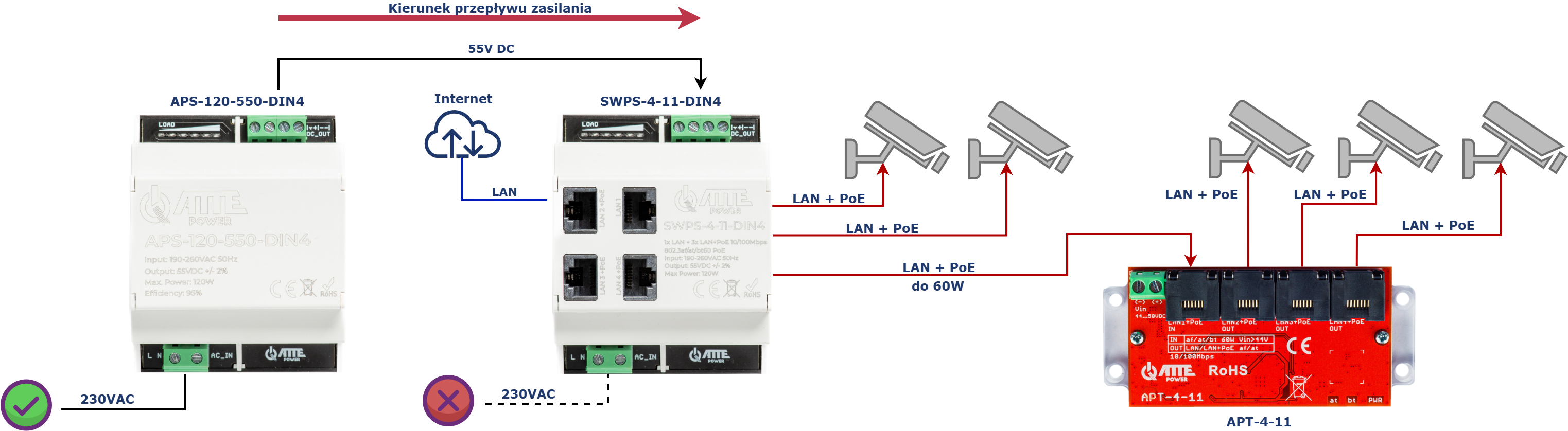

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE, z dołączonym dodatkowym zasilaczem APS-120-550-DIN4 do zapewnienia ciągłości zasilania (zasilanie redundantne).
Dane techniczne
| Typ zasilacza: | Impulsowy |
| Napięcie wyjściowe: | 55V +/- 2% - dostępne na złączu DC_OUT |
| Prąd wyjściowy - ciągły: | 2,2A |
| Moc zasilacza - ciągła: | 120W |
| Sprawność: | 95% @120W |
| Napięcie wejściowe: | 190 ... 260 VAC, 50 Hz |
| Zabezpieczenie wejścia zasilacza: | Bezpiecznik zwłoczny 3,15A |
| Zabezpieczenie wyjścia zasilacza: | Elektroniczne zabezpieczenie przeciążeniowe na poziomie 2,5 A |
| Zabezpieczenie przed przepięciami: | AC_IN, DC_OUT |
| Sygnalizacja obciążenia: | Wskaźnik obciążenia |
| Zakres temperatur pracy: | -25 ... +65°C |
| Wymiary (S x W x G): | 72 x 90 x 61 mm |
| Waga: | 0,157 kg |
| Stopień ochrony: | IP20 |
| Obudowa: | DIN4 / tworzywo / szary, czarny / Zgodna z DIN 43880 |
| Montaż: | Na szynie TH35 |
| Kod EAN: | 5902143691846 |
| Kod PKWiU: | 27.90.41.0 |
| Kod HS: | 8504 40 |
| Kod CN2020: | 8504 40 95 |
