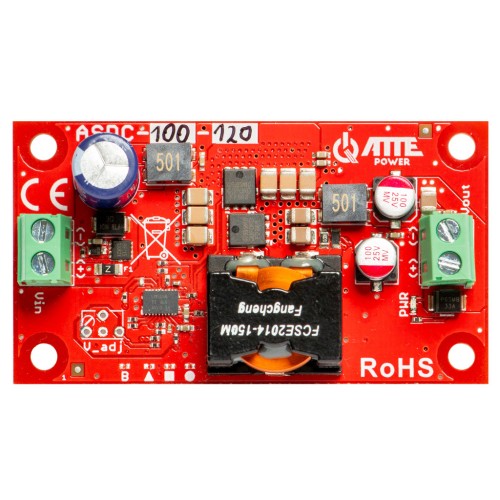

ASDC-100-120-OF Przetwornica obniżająca napięcie do 12V 100W
Opis
ASDC-100-120-OF jest przetwornicą DC/DC obniżająca napięcie. Urządzenie posiada napięcie wyjściowe 12V.

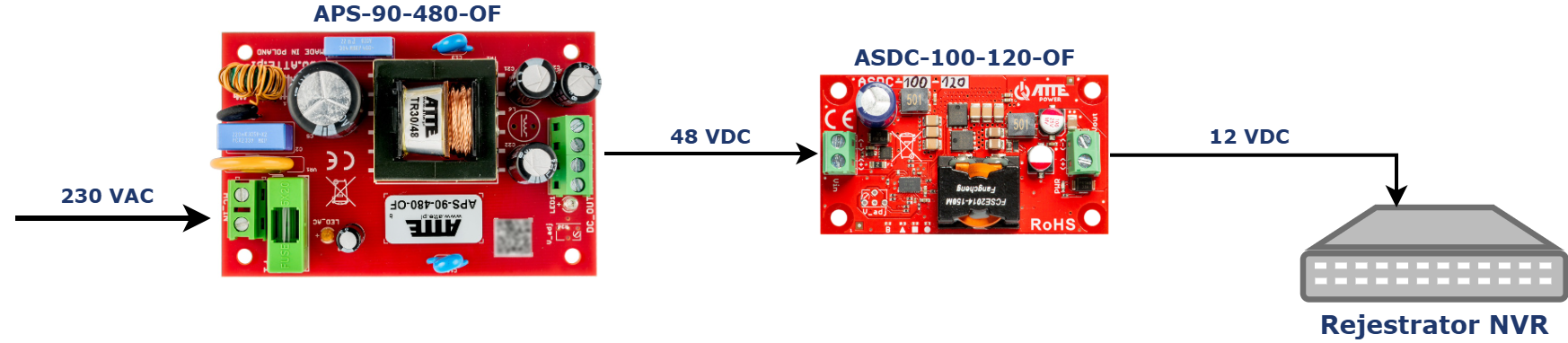

Moduł pozwala na zasilanie urządzeń o znamionowym napięciu 12V takich jak kamery IP lub rejestratory NVR.
Dioda LED PWR (czerwona) sygnalizuje napięcia na wyjściu przetwornicy.
Najważniejsze cechy i funkcje:
- wysoka sprawność modułu > 90%
- szeroki zakres napięcia wejściowego
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy (-25°C...+65°C)
- niewielkie rozmiary urządzenia
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm
Przykłady zastosowań

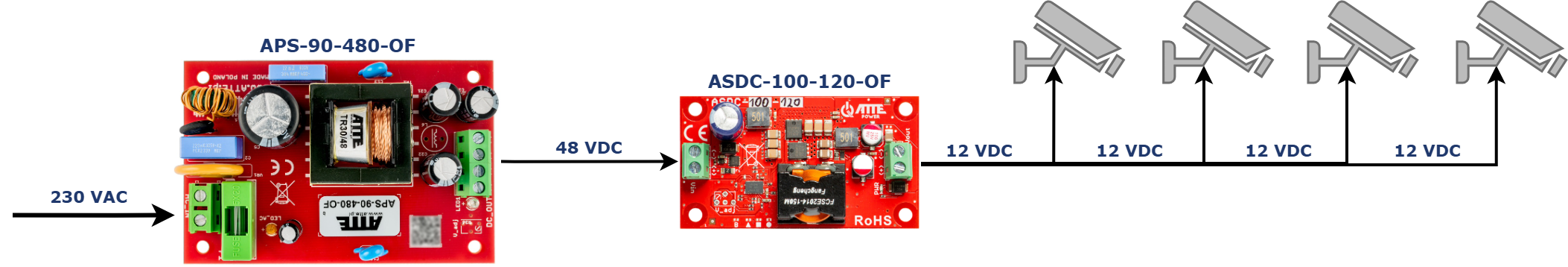

Przykładowe zastosowanie ASDC-100-120-OF do zasilania 4 kamer IP napięciem 12V.
Dane techniczne
| Napięcie zasilania: | 16...56 V |
| Napięcie wyjściowe: | 12 V |
| Prąd wyjściowy: | 8 A |
| Moc wyjściowa: | 100 W |
| Sprawność: | 92% @Vin=24V, Iout=8A |
| Prąd jałowy przetwornicy: | 26mA @48V |
| Zabezpieczenia: | Zabezpieczenia przeciwprzepięciowe, Zabezpieczenie przeciwprzeciążeniowe |
| Sygnalizacja napięcia wyjściowego: | LED PWR - sygnalizacja napięcia na wyjściu przetwornicy |
| Zakres temperatur pracy: | -25 ... +65°C |
| Wymiary (S x W x G): | 77 x 42 x 18 mm |
| Waga: | 0,037 kg |
| Konstrukcja obudowy: | Brak - moduł do zabudowy |
| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
| Kod EAN: | 5902143691921 |
| Kod PKWiU: | 27.90.41.0 |
| Kod HS: | 8504 40 |
| Kod CN2020: | 8504 40 95 |
