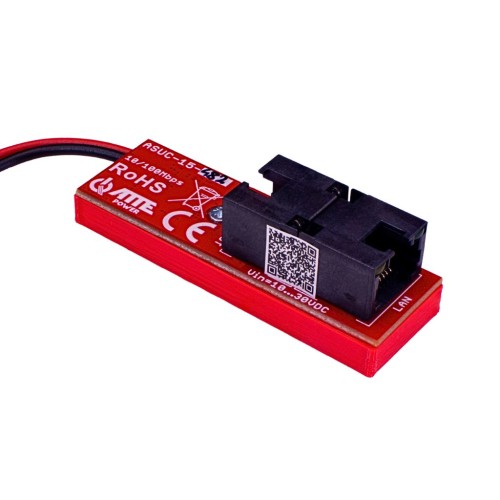

ASUC-15-482 Adapter PoE PASSIVE podnoszący napięcie do 48V

ASUC-15-482 to adapter PoE z przetwornicą podnoszącą napięcie. Urządzenie pozwala na zamianę napięcia z zakresu 10...30 VDC na 48 VDC oraz jego dodanie na skrętkę UTP, umożliwiając tym zasilenie kamery IP po PoE.

Typowym zastosowaniem modułu jest zasilanie pojedynczej kamery IP PoE poprzez wytwarzanie napięcia PoE 48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego np. z zasilaczy buforowych.

Układ zapewnia przy tym transmisję danych pomiędzy złączem wejściowym a wyjściowym.

Najważniejsze cechy i funkcje:

• możliwość zasilania kamery PoE 48 VDC z dowolnego zasilacza o napięciu 10 ... 30 VDC
• przeniesienie transmisji danych pomiędzy złączami
• ustalone napięcie wyjściowe 48 VDC
• niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności przetwornicy
• niewielkie gabaryty modułu

Żółta dioda LED na porcie wyjściowym RJ45 sygnalizuje obecność napięcia wyjściowego PoE.

Całkowity budżet mocy urządzenia wynosi 15 W.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44). Niewielkie rozmiary modułu umożliwiają łatwą zabudowę w niewielkich obudowach.

Adapter wyposażony jest w podstawę z tworzywa sztucznego mającą na celu ochronę elektroniki przed uszkodzeniami mechanicznymi.

Uwagi instalacyjne

• Urządzenie ASUC-15-482 jest nową wersja adaptera ASUC-15-482-HS i może być stosowany zamiennie w jego miejsce

Przykłady zastosowań

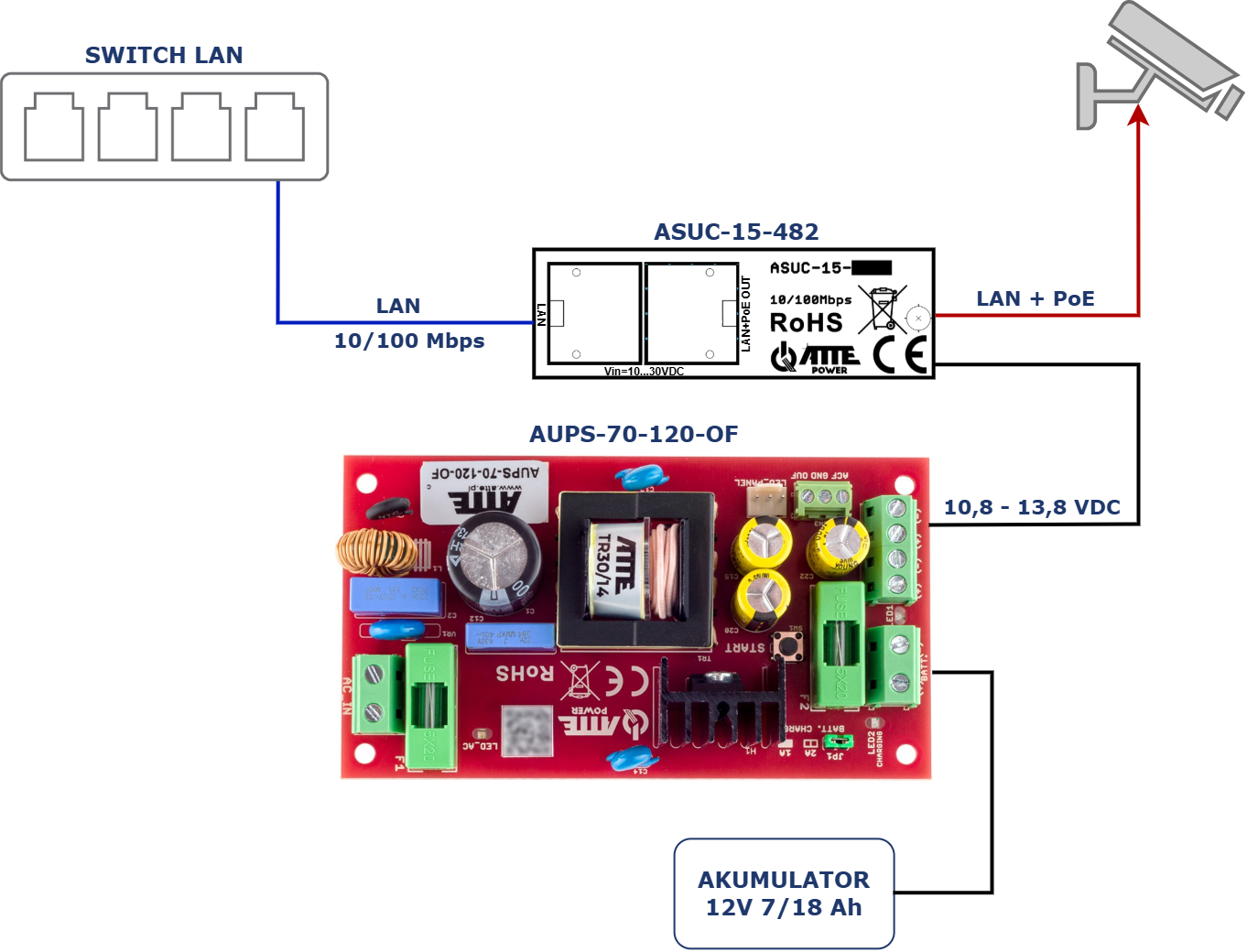

Przykładowe zastosowanie adaptera PoE ASUC-15-482, wraz z zasilaczem buforowym AUPS-70-120-OF, do zasilenia kamery IP PoE z podtrzymaniem akumulatorowym.

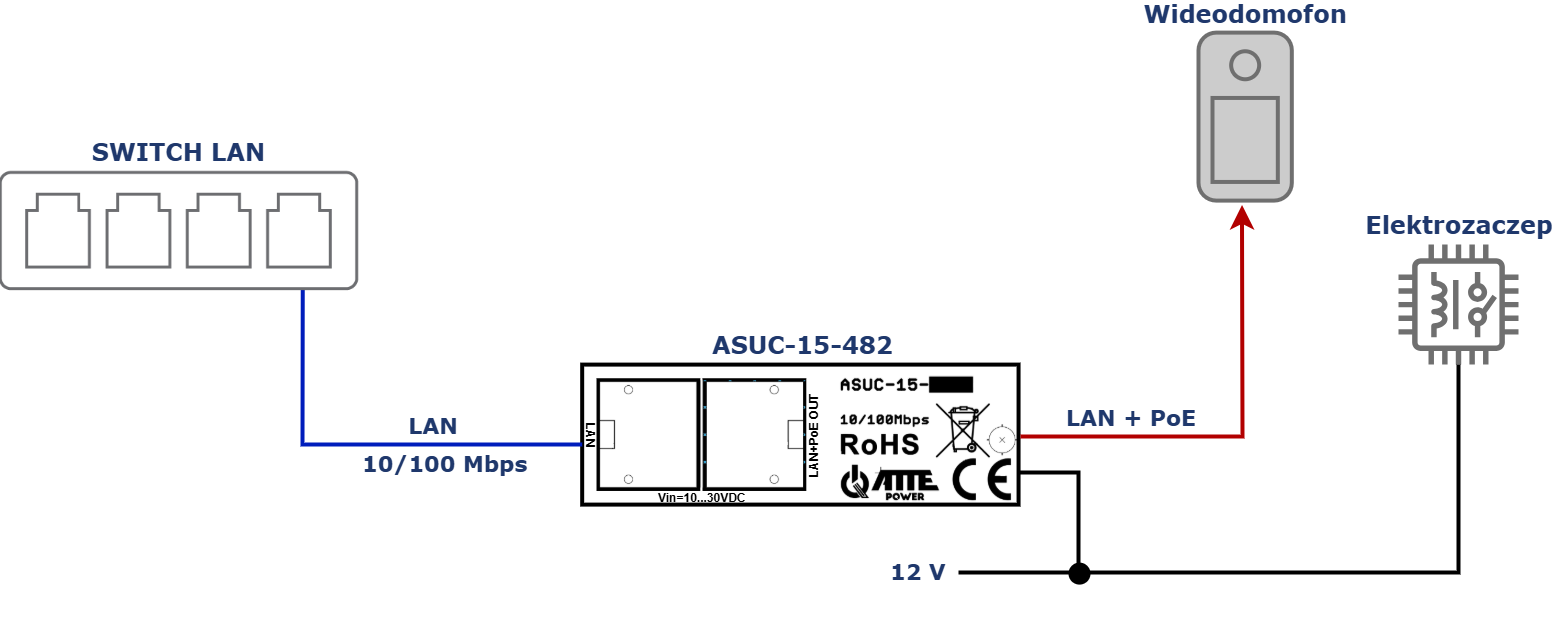

Przykładowe zastosowanie adaptera PoE ASUC-15-482 do zasilenia wideodomofonu z używając istniejącej linii napięcia 12V.
