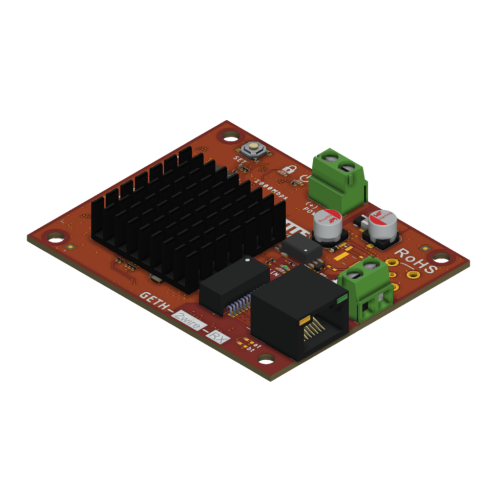

GETH-2wire-RX-OF Odbiornik do transmisji LAN 10/100/1000Mbps + PoE po 2 żyłach

GETH-2wire-RX-OF to moduł odbiornika, który służy do przesyłania transmisji danych o przepustowości 1 Gb oraz zasilania po 2 żyłach oraz posiada port wyjściowy RJ45. Urządzenie jest częścią zestawu do transmisji po 2 żyłach. Aby działało prawidłowo, należy połączyć je z drugim modułem z serii GETH-2wire (np. GETH-2wire-TX-OF).

Głównym zastosowaniem konwerterów GETH-2wire jest przesyłanie transmisji danych oraz zasilania do kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.

Podstawowe zastosowania:

• instalacja kamer IP PoE w miejscu istniejących kamer analogowych
• do transmisji LAN + PoE za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie
• wymiana domofonu na wideodomofon IP
• wykorzystanie istniejącego przewodu telefonicznego do przesyłu danych Ethernet
• instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym

Odbiornik GETH-2wire-RX-OF posiada port wyjściowy PoE w standardzie 802.3af/at. Maksymalna moc wyjściowa z tego portu to 30W.

Złącze śrubowe DATA służy do łączenia modułów po 2 żyłach, aby zapewnić im przesył transmisji i zasilania. Moduł posiada port LAN 10/100/1000Mbps, maksymalna szybkość transmisji po 2 żyłach to 400Mbps. Przepustowość zależy od zastosowanego przewodu oraz długości toru 2wire. Podane parametry dotyczą przewodu UTP kat. 5e.

Przy zastosowaniu pojedynczej pary przewodu UTP możemy uzyskać zasięg transmisji na odległość nie większą niż 750m. W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

Podstawowy tor komunikacyjny tworzą moduły GETH-2wire-TX oraz GETH-2wire-RX. Urządzenia są sprzedawane osobno, ponieważ złącze DATA umożliwia ich bezpośrednie łączenie w dowolnych kombinacjach: TX z RX, RX z RX lub TX z TX. Ponadto na pojedynczym torze można połączyć więcej niż dwa moduły GETH-2wire.

Złącze DATA pozwala na budowę sieci w różnorodnych topologiach, takich jak gwiazda, magistrala czy drzewo.

Odbiornik można zasilić poprzez podanie napięcia 24 – 56 VDC na złącze śrubowe POWER. Należy jednak pamiętać, że napięcie wyjściowe PoE jest równe napięciu zasilania, więc aby odbiornik poprawnie zasilił inne urządzenie (np. kamerę IP PoE) należy zasilić go napięciem >44 VDC.

Urządzenia oferują funkcję szyfrowania danych, która podnosi bezpieczeństwo instalacji. Aby z niej skorzystać, wszystkie moduły muszą należeć do tej samej grupy. W tym celu na jednym z modułów należy przytrzymać przycisk SET, aż czerwona dioda pod symbolem kłódki zacznie migać. Następnie, w ciągu 2 minut, należy powtórzyć tę czynność na pozostałych urządzeniach. Gdy diody na wszystkich modułach zaczną świecić światłem ciągłym, oznacza to, że pomyślnie utworzyły one wspólną grupę. Urządzenia zapamiętują te ustawienia nawet po odłączeniu zasilania.

Transmisja, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:

• Dioda LED oznaczona symbolem zasilania (biała) – zasilanie urządzenia
• Dioda LED oznaczona symbolem kłódki (czerwona, miga) – urządzenie wyszukuje inne moduły, aby się z nimi sparować (szyfrowanie danych)
• Dioda LED oznaczona symbolem kłódki (czerwona) – urządzenie sparowane (szyfrowanie danych)
• Dioda LED LINK (zielona) - transmisja na torze 2wire (złącze DATA)
• Dioda LED LINK (czerwona) - transmisja na torze 2wire poniżej 50Mbps
• Dioda LED na porcie RJ45 (zielona) – link i transmisja danych na wejściu modułu
• Dioda LED na porcie RJ45 (żółta) - obecność PoE na wyjściu

Moduł posiada adres fizyczny MAC. Adres IP zostaje mu nadany przez serwer DHCP. Wpisując adres IP w w przeglądarce (moduł musi być wtedy połączony z komputerem, dodatkowo moduł musi być w tej samej podsieci co komputer) wyświetli się strona, na której można zobaczyć dane o urządzeniu, takie jak numer seryjny czy szacowana przepustowość toru 2wire (aby zobaczyć szacowaną przepustowość toru 2wire moduł musi być połączony z innym modułem GETH-2wire po złączu DATA).

Najważniejsze cechy i funkcje:

• możliwość transmisji Ethernet oraz zasilania za pomocą 2 dowolnych żył przewodu
• 400 Mbps maksymalnej transmisji danych
• zasięg do 750 m po żyłach w przewodzie UTP
• możliwość połączenia wielu modułów GETH-2wire na pojedynczym torze
• możliwość zasilania urządzeń sieciowych w standardzie 802.3af/at
• sygnalizacja stanu pracy poprzez diody LED
• niewielki rozmiar urządzenia
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Uwagi instalacyjne

• Urządzenia sprzedawane są pojedynczo, a nie jako zestaw.
• Jedyna różnica pomiędzy GETH-2wire-TX-OF oraz GETH-2wire-RX-OF to port RJ45; w module TX jest to port wejściowy, natomiast w module RX - port wyjściowy.
• Maksymalna przepustowość modułów GETH-2wire to 400 Mbps.
• Wszystkie parametry transmisji danych podane są dla skrętki UTP kategorii 5e.
• Do poprawnego działania potrzebne są minimum dwa moduły, połączone ze sobą 2 żyłami po złączu DATA.
