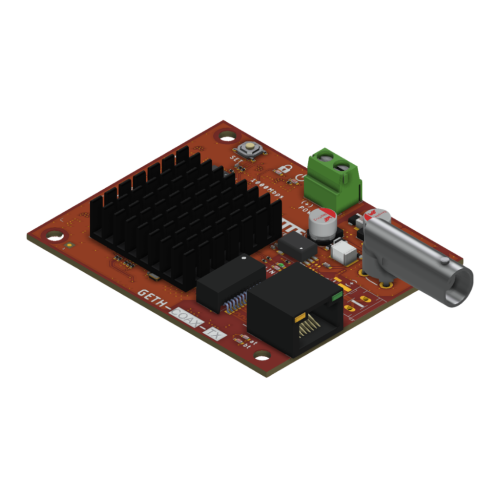

GETH-COAX-TX-OF Nadajnik do transmisji LAN 10/100/1000Mbps + PoE po koncentryku

GETH-COAX-TX-OF to moduł nadajnika, który służy do przesyłania transmisji danych o przepustowości 1 Gb oraz zasilania po przewodzie koncentrycznym. Posiada on port wejściowy RJ45 oraz złącze BNC. Urządzenie jest częścią zestawu do transmisji po przewodzie koncentrycznym. Aby działało prawidłowo, należy połączyć je z drugim modułem z serii GETH-XCOAX (np. GETH-XCOAX-RX-OF).

Głównym zastosowaniem modułów z serii GETH-COAX jest tworzenie gigabitowych linii transmisyjnych na przewodach koncentrycznych. Dzięki zastosowaniu dodatkowych ekstenderów PoE (np. z serii APT) możliwe jest zasilenie nawet kilku kamer IP używając pojedynczego przewodu koncentrycznego, którego usunięcie jest nieopłacalne bądź niemożliwe.

Moduł GETH-COAX-TX-OF zasila się z dowolnego switcha PoE (port RJ45) i za pośrednictwem przewodu koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie dla kolejnego konwertera GETH-COAX. Maksymalna moc z PoE wynosi 60W (standard 802.3bt typ 3).

Przy zastosowaniu przewodu koncentrycznego możemy uzyskać przepustowość:

• 1000Mbps przy odległości nie większej niż 500m
• 50Mbps przy odległości nie większej niż 1000m

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od długości i przekroju zastosowanych przewodów oraz jakości zastosowanych złącz BNC. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Maksymalna długość przewodu koncentrycznego to 1000m.

Podstawowy tor komunikacyjny tworzą moduły GETH-COAX-TX-OF oraz GETH-COAX-RX-OF. Urządzenia są sprzedawane osobno, ponieważ złącze BNC umożliwia ich bezpośrednie łączenie w dowolnych kombinacjach: TX z RX, RX z RX lub TX z TX. Ponadto na pojedynczym torze można połączyć więcej niż dwa moduły GETH-COAX.

Złącze BNC pozwala na budowę sieci w różnorodnych topologiach, takich jak gwiazda, magistrala czy drzewo.

Nadajnik można zasilić na dwa sposoby: poprzez podanie PoE 802.3af/at/bt60 na wejście RJ45 lub zasilając go napięciem 24 – 56 VDC poprzez złącze śrubowe POWER. Przy zasilaniu z PoE pojedynczy moduł GETH-COAX-TX-OF może obsłużyć maksymalnie do 4 odbiorników GETH-COAX-RX-OF. Zastosowanie zasilania lokalnego pozwala podłączyć większą liczbę urządzeń.

Urządzenia oferują funkcję szyfrowania danych, która podnosi bezpieczeństwo instalacji. Aby z niej skorzystać, wszystkie moduły muszą należeć do tej samej grupy. W tym celu na jednym z modułów należy przytrzymać przycisk SET, aż czerwona dioda pod symbolem kłódki zacznie migać. Następnie, w ciągu 2 minut, należy powtórzyć tę czynność na pozostałych urządzeniach. Gdy diody na wszystkich modułach zaczną świecić światłem ciągłym, oznacza to, że pomyślnie utworzyły one wspólną grupę. Urządzenia zapamiętują te ustawienia nawet po odłączeniu zasilania.

Transmisja, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:

• Dioda LED oznaczona symbolem zasilania (biała) – zasilanie urządzenia
• Dioda LED oznaczona symbolem kłódki (czerwona, miga) – urządzenie wyszukuje inne moduły, aby się z nimi sparować (szyfrowanie danych)
• Dioda LED oznaczona symbolem kłódki (czerwona) – urządzenie sparowane (szyfrowanie danych)
• Dioda LED LINK (zielona) - transmisja na torze koncentrycznym (złącze BNC)
• Dioda LED LINK (czerwona) - transmisja na torze koncentrycznym poniżej 50Mbps
• Dioda LED at (czerwona) – urządzenie zasilane standardem 802.3at (30W)
• Dioda LED bt (czerwona) – urządzenie zasilane standardem 802.3bt (60W)
• Dioda LED na porcie RJ45 (zielona) – link i transmisja danych na wejściu modułu

Moduł posiada adres fizyczny MAC. Adres IP zostaje mu nadany przez serwer DHCP. Wpisując adres IP w przeglądarce (moduł musi być wtedy połączony z komputerem, dodatkowo moduł musi być w tej samej podsieci co komputer) wyświetli się strona, na której można zobaczyć dane o urządzeniu, takie jak numer seryjny czy szacowana przepustowość toru koncentrycznego (aby zobaczyć szacowaną przepustowość toru koncentrycznego moduł musi być połączony z innym modułem GETH-COAX po złączu BNC).

Najważniejsze cechy i funkcje:

• możliwość transmisji Ethernet za pomocą przewodu koncentrycznego
• transmisja na poziomie 1000Mbps do 500m oraz 50Mbps do 1000m
• możliwość zasilania ze switcha PoE w standardzie 802.3af/at/bt60 lub PoE Passive
• czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji
• możliwość włączenia szyfrowania danych pomiędzy modułami GETH-COAX
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• szeroki zakres temperatur pracy

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Uwagi instalacyjne

• Urządzenia sprzedawane są pojedynczo, a nie jako zestaw.
• Jedyna różnica pomiędzy GETH-COAX-TX-OF oraz GETH-COAX-RX-OF to port RJ45; w module TX jest to port wejściowy, natomiast w module RX - port wyjściowy.
• Do poprawnego działania potrzebne są minimum dwa moduły, połączone ze sobą przewodem koncentrycznym po złączu BNC.
• Moduły GETH-COAX dostosowują się do zadanej impedancji przewodu można je stosować na przewodach o impedancji 50Ω oraz 75Ω.
