IPUPS-8-20-ALUL Zestaw buforowy do 8 kamer IP, switch PoE 8P + 2G

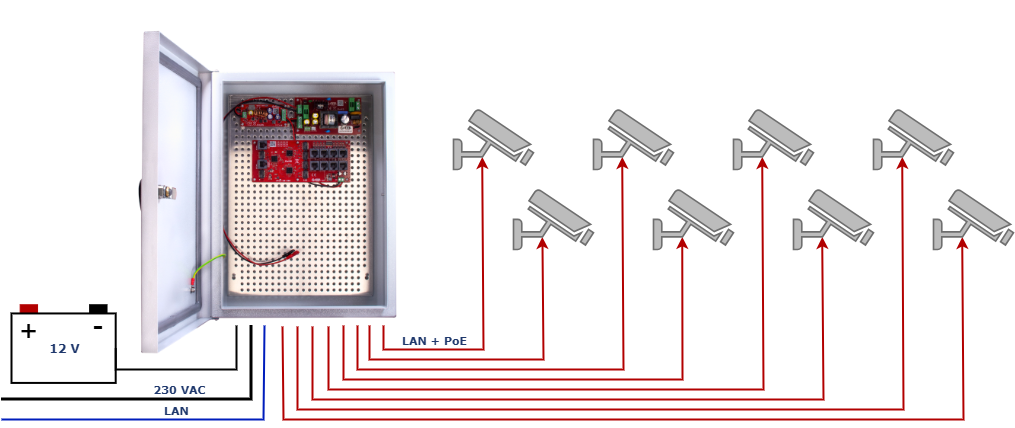

IPUPS-8-20-ALUL to zestaw buforowy przeznaczony do zasilania 8 kamer IP (8 portów PoE passive 10/100 Mbps oraz 2 porty gigabitowe UPLINK) z miejscem na akumulator 18Ah.

Zestaw jest dedykowanym rozwiązaniem z lokalnym podtrzymania zasilania 8 kamer IP PoE w warunkach zewnętrznych.

Zestawy buforowe IPUPS przeznaczone są do zasilania awaryjnego odbiorników IP PoE. Podłączenie odpowiedniego akumulatora pozwala na podtrzymanie zasilania w przypadku zaniku napięcia sieciowego. To rozwiązanie zapewnia ciągła pracę urządzeń w przypadku awarii, zwiększając bezpieczeństwo i niezawodność instalacji.

Do IPUPS-8-20-ALUL możemy zmieścić akumulator 12 V / 18 Ah.

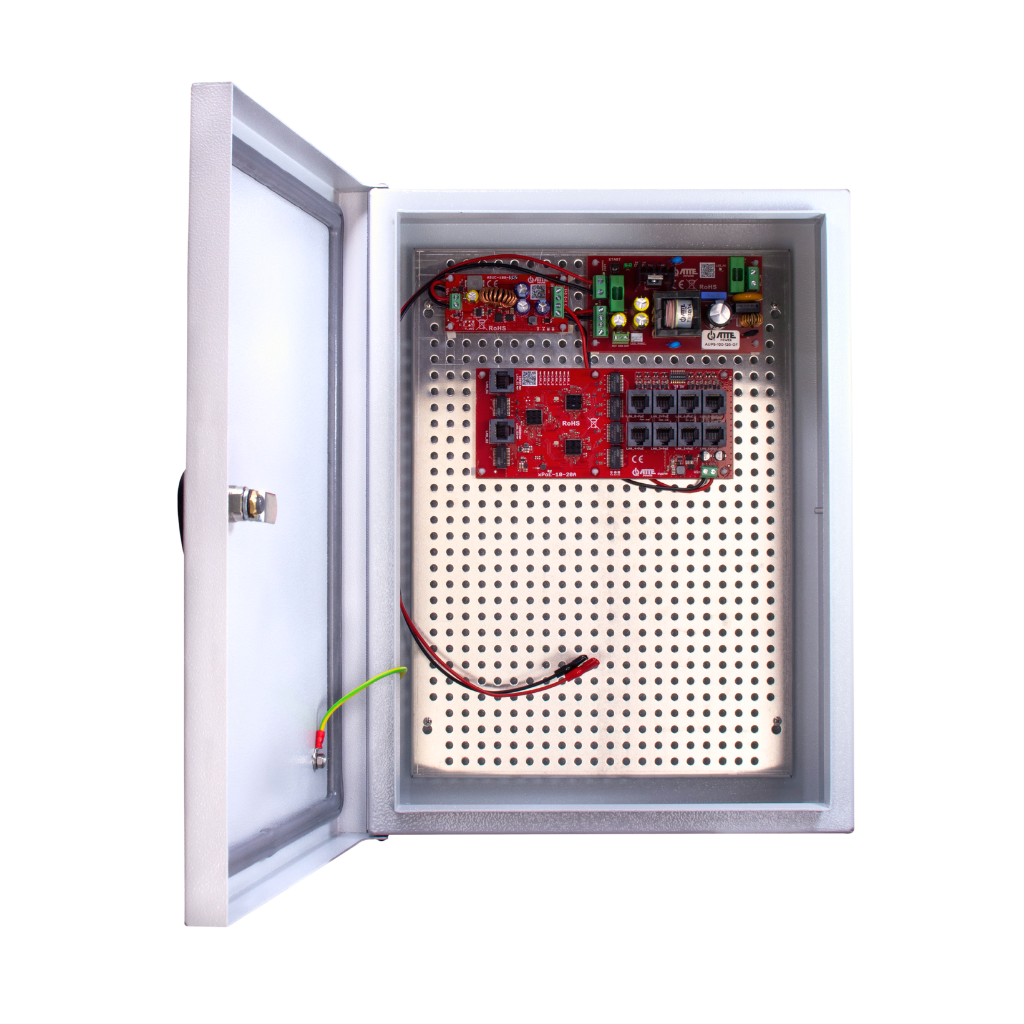

Zestaw składa się z:

• xPoE-10-20A-OF - switch PoE 10 portowy z 2 portami gigabitowymi UPLINK oraz 8 portami PoE
• AUPS-100-120-OF - zasilacz buforowy o mocy maksymalnej 100 W
• ASUC-100-550-OF - przetwornica DC/DC 55 V, 100 W
• ABOX-ALUL - obudowa zewnętrzna o stopniu ochrony IP66, dławnice: 10xM16, 1xM20

Switch PoE posiada 8 portów PoE 10/100 Mbps, o mocy maksymalnej 50 W każdy. PoE może zostać wyłączone za pomocą dip switcha umieszczonego na urządzeniu (pozycja OFF - brak PoE).

Zasilacz buforowy AUPS-100-120-OF posiada wyjście techniczne (open-collector):

• ACF - sygnalizuje obecność napięcia sieciowego (stan niski - brak AC)
• OUF - sygnalizuje obecność napięcia wyjściowego (stan niski - brak napięcia na wyjściu)
• GND - masa

Wyjście techniczne pozwala na określenie stanu pracy zasilacza. Stan wysoki na wyjściu ACF i OUF sygnalizuje pracę z zasilania 230 VAC, natomiast stan niski na ACF i wysoki na OUF sygnalizuje pracę akumulatorową zasilacza.

Wyjście techniczne należy połączyć z centralą alarmową lub ze sterownikami wspierającymi wyjścia open-collector.

Sygnalizacja pracy wszystkich urządzeń w zestawie realizowana jest poprzez diody LED:

Najważniejsze cechy i funkcje:

• możliwość buforowego zasilenia 8 odbiorników IP PoE 802.3af/at lub passive
• miejsce na 1 akumulator 18 Ah
• do 100 W mocy sumarycznej
• wysoka sprawność zasilacza (90% @100 W)
• wyjście techniczne sygnalizujące stan pracy zasilacza
• wyraźna sygnalizacja trybów pracy poprzez diody LED
• montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
• możliwość zachowania zapasu kabli wewnątrz obudowy
• drzwi obudowy zamykane na klucz
• wysoki stopień ochrony IP66

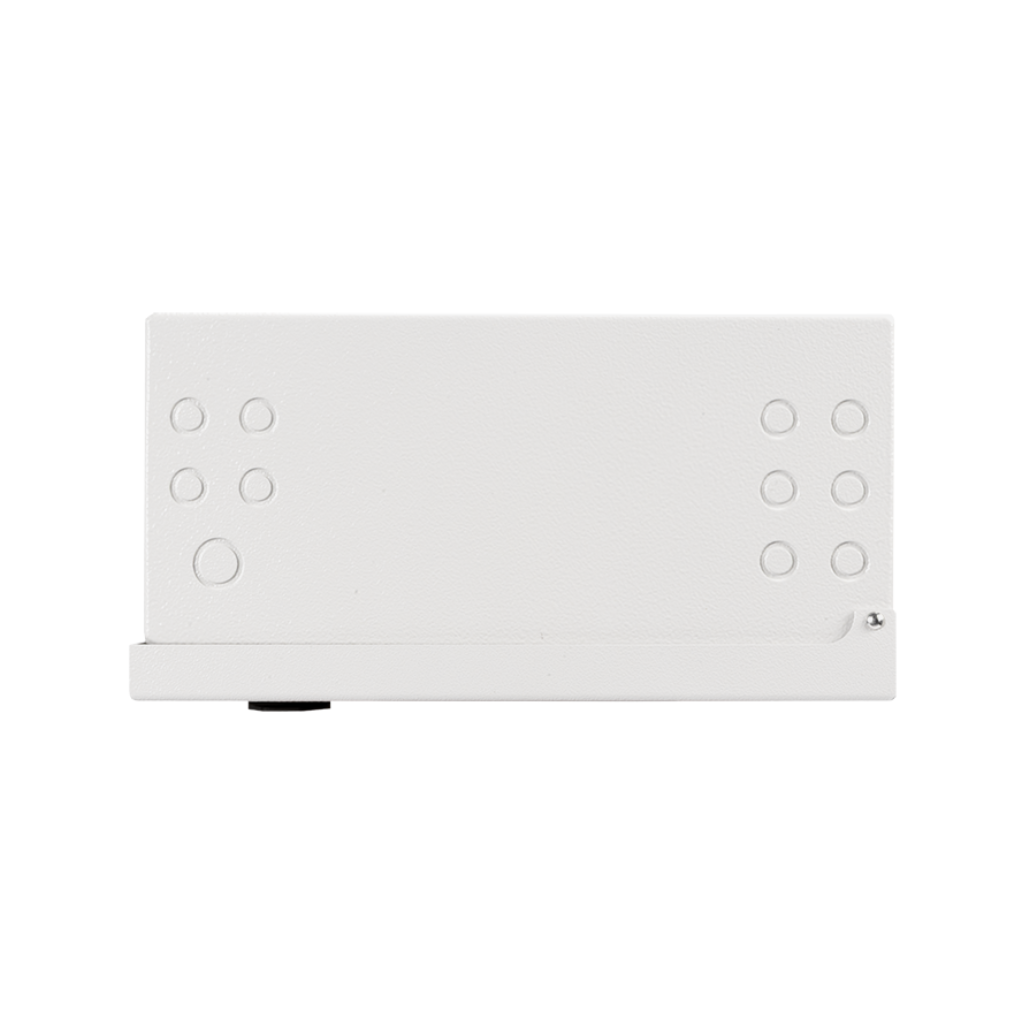

• wejście kablami przez dławnice: 10xM16 oraz 1xM20
• opcjonalny adapter umożliwia łatwy montaż obudowy na słupach lub latarniach (sprzedawany oddzielnie)

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

Przykłady zastosowań

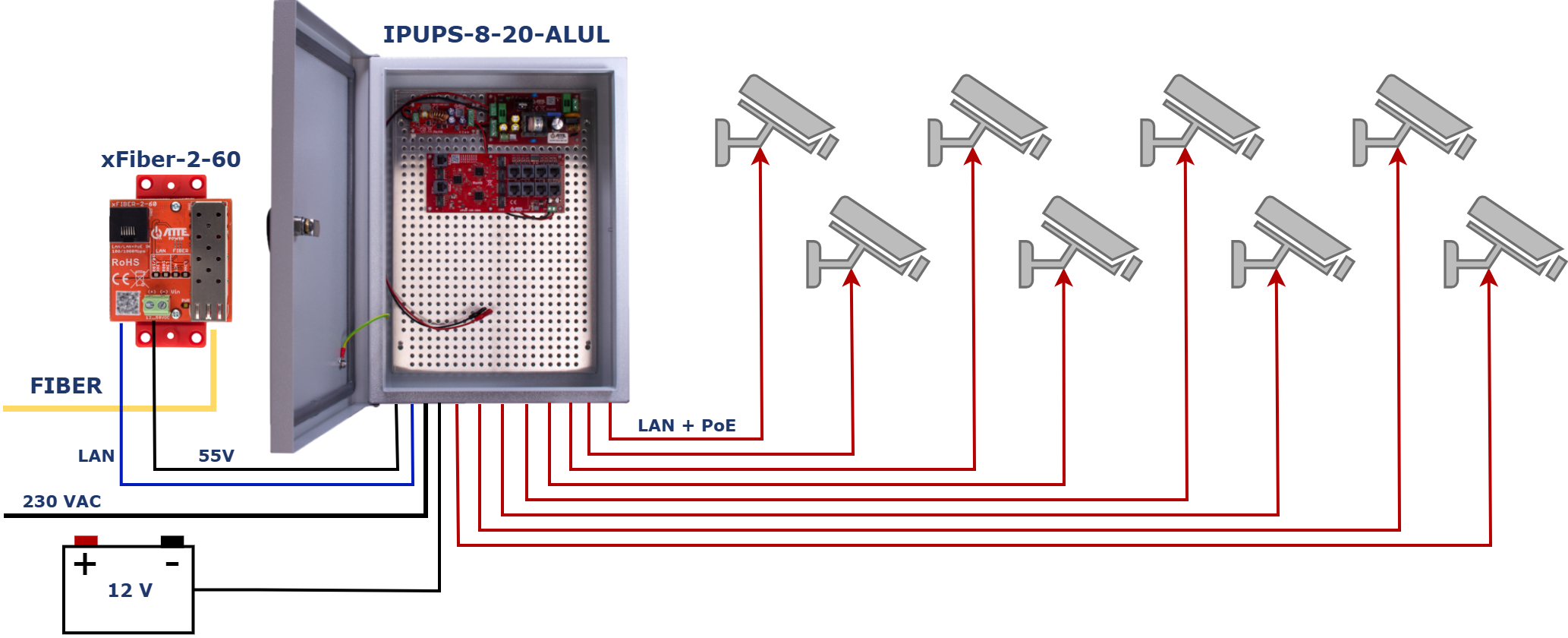

Przykładowe zastosowanie IPUPS-8-20-ALUL z media konwerterem światłowodowym xFIBER-2-60 do podłączenia 8 kamer IP PoE i komunikacji po światłowodzie wraz z podtrzymaniem zasilania.

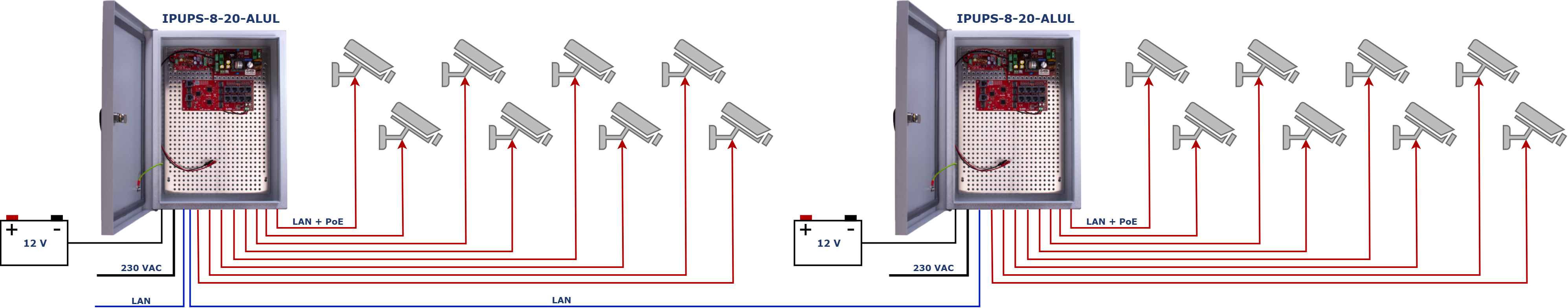

Przykładowe zastosowanie dwóch zestawów IPUPS-8-20-ALUL jako punktów dystrybucyjnych dla 16 kamer IP PoE z podtrzymaniem zasilania.
