SDIP-60-240 Adapter PoE Gigabit obniżający napięcie do 24V 60W
Opis

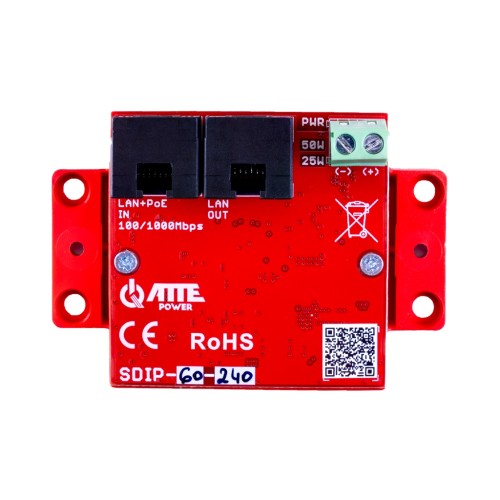

SDIP-60-240 to gigabitowy adapter PoE z przetwornicą obniżającą napięcie. Urządzenie jest dedykowanym rozwiązaniem do zasilania urządzeń napięciem 24V z budżetem mocy 60W. Adapter PoE może być zasilany z PoE 802.3af/at/bt lub PoE PASSIVE 44...56V.
Urządzenie nie posiada zasilania PoE na wyjściu RJ45.
Podstawowe zastosowania modułu do zasilania urządzeń takich jak:
- sterowniki PLC
- moduły wejść/wyjść
- komputery przemysłowe
- switche PoE zasilane z 24V
- niestandardowych urządzeń (np. takich, które nie współpracują ze standardem 802.3af/at)
SDIP-60-240 to splitter PoE w pełni kompatybilny ze switchami PoE działającymi zgodnie ze standardem 802.3af/at/bt.
Standard identyfikacji PoE, stan pracy oraz dostępna moc dla odbiorników jest sygnalizowana poprzez diody LED:
- LED PWR (czerwony) - obecność zasilania
- LED na porcie wejściowym RJ45 (żółty) - obecność zasilania PoE na porcie
- LED 25W (czerwony) - zasilanie urządzenia z portu LAN+PoE IN w standardzie 802.3at, do 25W dostępne na złączu śrubowym
- LED 50W (czerwony) - zasilanie urządzenia z portu LAN+PoE IN w standardzie 802.3bt (typ 3), do 50W dostępne na złączu śrubowym
- LED 50W oraz LED 25W (czerwony) - zasilane urządzenia z portu LAN+PoE IN w standardzie 802.3bt (typ 4), do 60W dostępne na złączu śrubowym
Najważniejsze cechy i funkcje:
- duży zakres mocy wyjściowej (60W)
- możliwość zasilania urządzeń napięciem 24V
- zasilany z switcha PoE w standardzie 802.3af/at/bt lub PoE passive
- wysoka sprawność energetyczna >90%
- przeznaczony do pracy w sieciach 10/100/1000Mbps
- niewielki rozmiar urządzenia umożliwiający montaż w małych obudowach
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.
SDIP-60-240 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
- z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
- poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
- stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
Przykłady zastosowań

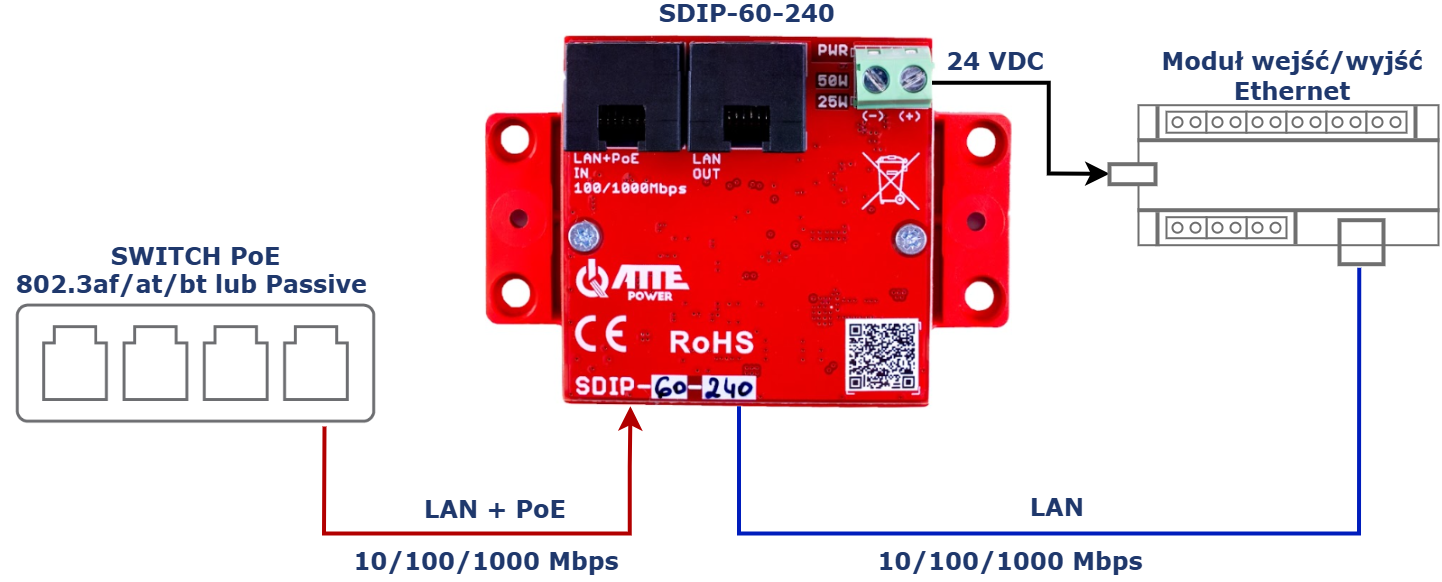

Przykład zastosowania SDIP-60-240 do zasilenia modułu wejść/wyjść 24V posiadającego port RJ45.
Dane techniczne
| Całkowita ilość portów: | 1 port LAN+PoE IN, 1 port LAN OUT, 1 złącze śrubowe |
| Port PoE IN: | LAN+PoE IN 802.3af/at/bt |
| LAN+PoE IN 1000Mbps: | LAN+PoE IN |
| Porty LAN 1000Mbps: | LAN OUT |
| Napięcie wejściowe: | 44 ... 56 VDC (PoE) |
| Zabezpieczenia przepięciowe: | LAN+PoE IN, złącze śrubowe |
| Zabezpieczenia przeciążeniowe: | Zabezpieczenie przeciążeniowe na poziomie 5 A (złącze śrubowe) |
| Napięcie wyjściowe: | 24 VDC +/- 3% (złącze śrubowe) |
| Moc wyjściowa: | 60 W |
| Sprawność: | 92% @60 W |
| Sygnalizacja pracy: | LED PWR (czerwony) - obecność zasilania |
| Sygnalizacja: | LED w złączu RJ45 (żółty) - obecność PoE na wejściu |
| Zakres temperatur pracy: | -25°C ... +50°C |
| Wymiary (S x W x G): | 51 x 51(73) x 21 mm |
| Waga: | 0,034 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Kod EAN: | 5902143692058 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
