xCOAX4-SET Aktyviųjų keitiklių rinkinys, skirtas Ethernet ir PoE perdavimui koaksialiniu kabeliu

xCOAX4-SET tai aktyviųjų keitiklių rinkinys, skirtas Ethernet duomenims ir PoE maitinimui perduoti analoginio stebėjimo analoginiu kabeliu. Rinkinys leidžia įrengti kameras ar kitus IP PoE įrenginius tose vietose, kur neįmanoma arba neekonomiška pakeisti esamus kabelius.

Pagrindinis xCOAX4-SET keitiklių pritaikymas PoE IP kamerų įrengimas naudojant analoginėse instaliacijose naudojamus koaksialinius kabelius.

xCOAX4-SW modulis maitinimą tiekia iš bet kurio PoE komutatoriaus (RJ45 prievadas) ir koaksialiniu kabeliu užtikrina dvikryptį tinklo ryšį ir maitinimą xCOAX4-CAM moduliui. IP kamerą arba bet kokį tinklo įrenginį galima prijungti prie xCOAX4-CAM modulio RJ45 prievado linijos gale.

Naudodami koaksialinį kabelį galime pasiekti perdavimo diapazoną:

• iki 1000 m, kai 10Mbps pralaidumas
• iki 500 m, kai 100Mbps pralaidumas

Didžiausias duomenų perdavimo ir PoE maitinimo atstumas priklauso nuo naudojamų kabelių ilgio ir skerspjūvio bei naudojamų BNC jungčių kokybės. Kitų kabelių buvimas kabelio trasoje ir papildomos tarpinės jungtys turi didelę įtaką duomenų perdavimo stabilumui. Didžiausias koaksialinio kabelio ilgis yra 1000 m. Esant prastai kabelio kokybei, perdavimo sparta gali būti sumažinta iki 10Mbps, apie tai signalizuoja prie tinklo jungties užsidegęs 10M šviesos diodas.

Perdavimas, pralaidumas ir įtampos valdymas rodomi šviesos diodais:

• PWR - Prietaisą maitina
• LED LINK - Signalų perdavimas tarp modulių
• LED 10M - Turimas dažnių juostos plotis yra 10Mbps
• LED LV - Low voltage, žema įrenginio įtampa (<44 V)

LED LV šviesos diodas užsidega ir rodo, kad XCOAX-CAM imtuvo įtampa nukrito žemiau 44 V DC. Šviesos indikatorių galima atstatyti iš naujo atjungiant ir vėl įjungiant maitinimą. Jo degimas signalizuoja, kad reikia patikrinti, ar rinkinio maitinimas yra tinkamas. Įtampos kritimas žemiau 44 V DC gali būti nestabilaus veikimo priežastis arba neleis prie XCOAX-CAM prijungtiems PoE imtuvams įsijungti po pakartotinio paleidimo.

Moduliai xCOAX4-SET gali būti maitinami iš išorinių maitinimo šaltinių per papildomas maitinimo sraigtines jungtis. Kad PoE imtuvai būtų tinkamai maitinami, maitinimo įtampa turi būti didesnė nei 44 V.

Pagrindinės savybės ir funkcijos:

• Ethernet perdavimas koaksialiniu kabeliu
• 100Mbps perdavimas iki 500 m ir 10Mbps iki 1000 m.
• maitinimas iš PoE komutatoriaus, naudojančio 802.3af, 802.3at arba PoE Passive (PoE IN prievadas)
• aiškus veikimo, pralaidumo ir perdavimo būsenos rodymas.
• nedidelio įrenginio dydžio jį galima montuoti mažose erdvėse, pvz., kameros bazėje.
• mažas prietaiso energijos suvartojimas (< 1,35 W).
• paprastas ir greitas paleidimas be parametrų konfigūravimo
• platus darbinės temperatūros diapazonas

Įrenginio apsaugos lygis yra IP20, todėl, norint užtikrinti apsaugą nuo atmosferos poveikio ir kondensacijos, reikia tinkamo korpuso (ne žemesnio kaip IP44).

Jei įrenginys bus naudojamas mažoje erdvėje, norint sumažinti modulio matmenis, galima nupjauti ir sulaužyti laikiklius, kad būtų galima sumažinti modulio matmenis.

xCOAX4-SET turi universalų montavimo pagrindą, todėl jį galima montuoti keliais būdais:

• su tvirtinimo smeigėmis 10,8mm tinklelyje, kaip ir visuose ABOX korpusuose
• su RACK 19" ir RACK 10" stovo adapterių tvirtinimo smeigėmis
• prisukant per papildomas skyles prie bet kokio lygaus paviršiaus
• Naudojant papildomą ADD-TH35 adapterį, modulį galima montuoti ant TH35 bėgio (DIN)

Montavimo pastabos

• Jei ryšio užmegzti nepavyko, patikrinkite BNC jungčių kokybę XCOAX kelio galuose. Papildomos jungtys ir XCOAX kelio atšakos gali trukdyti stabiliam perdavimui. Patikrinkite jų teisingumą ir pašalinkite visas nereikalingas.
• Įrenginio pralaidumas nustatomas automatiškai, atsižvelgiant į ryšio stabilumą.

Instaliavimo pavyzdžiai

Pagrindinė xCOAX4-SET paskirtis maitinti IP PoE kamerą per koaksialinį kabelį.

Pagrindinė xCOAX4-SET paskirtis ETHERNET duomenų perdavimas koaksialiniu kabeliu.

Naudojant xCOAX4-SET, IP PoE kamerai maitinti iš išorinio maitinimo šaltinio.

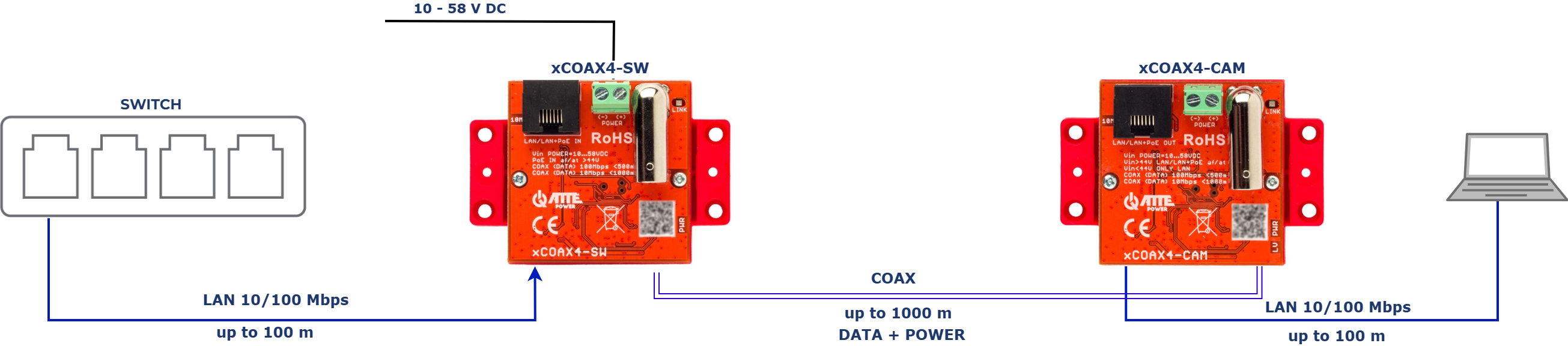

Taikymas xCOAX4-SET, skirtas duomenų perdavimui ETHERNET tinkluose koaksialiniu kabeliu.
