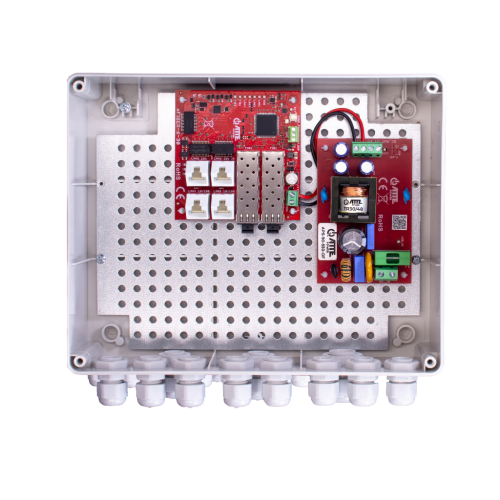

IP-3-30-L2 Zestaw do 3 kamer IP + 2 porty SFP

IP-3-30-L2 to zestaw do zasilania 3 kamer IP (3 porty PoE 802.3af/at oraz 1 port wejściowy) posiadający 2 porty SFP.

Zestaw jest dedykowany do instalacji światłowodowych, dwa porty SFP pozwalają na jednoczesne wejście oraz wyjście światłowodem. IP-3-30-L2 ma możliwość pracy w trybie RING (topologii pierścienia).

IP-3-30-L2 to gotowy punkt dystrybucyjny przeznaczony do zasilania kamer IP w rozległych instalacjach światłowodowych.

Zestaw IP-3-30-L2 składa się z:

• xFIBER-6-30-OF - switch PoE 4 portowy z dwoma portami SFP
• APS-90-550-OF - zasilacz 55 V o mocy maksymalnej 96 W
• ABOX-L2 - obudowa zewnętrzna o stopniu ochrony IP56, dławnice: 10xM16, 1xM20

Wbudowany switch PoE ma możliwość pracy w RING (topologii pierścienia). Urządzenie jest ustawione fabrycznie w trybie "slave".

Aby topologia pierścienia działała poprawnie (bez zapętlenia danych) jest potrzebny jeden moduł w trybie "master" który będzie zarządzał danymi na portach SFP.

Aby zmienić tryb pracy xFIBER-6-30-OF należy przytrzymać przycisk "SET” przez około 3 sekundy aż dioda obok zacznie migać, następnie pojedynczym kliknięciem zmieniamy tryb i zatwierdzamy ponownym przytrzymaniem przycisku przez 3 sekundy. W trybie "master” dioda SET powinna świecić się na niebiesko.

xFIBER-6-30-OF posiada wyjście techniczne (open-collector), które sygnalizuje:

• LOOP - zapętlenie na portach RJ45
• RING_F - poprawne połączenie topologii Ring (sygnalizowane jedynie na urządzeniu w trybie "master")

Wyjście RING_F pozwala na określenie czy pętla światłowodowa została przerwana. Stan wysoki na wyjściu pojawia się w momencie kiedy transmisja światłowodowa jest poprawna, natomiast stan niski występuje, gdy RING jest przerwany.

Wyjście techniczne możemy połączyć z centralą alarmową lub sterownikiem, które mają możliwość współpracy z wyjściem open-collector.

Sygnalizacja pracy wszystkich urządzeń w zestawie realizowana jest poprzez diody LED:

Najważniejsze cechy i funkcje:

• możliwość zasilenia 3 odbiorników IP PoE 802.3af/at
• dwa porty SFP
• tryb RING
• do 96 W mocy sumarycznej
• wysoka sprawność zasilacza (93% @90 W)
• łatwa oraz szybka konfiguracja trybów pracy za pomocą przycisku SET
• wyjście techniczne sygnalizujące zapętlenie portów RJ45 oraz stan RING
• wyraźna sygnalizacja trybów pracy poprzez diody LED
• możliwość zachowania zapasu kabli wewnątrz obudowy
• pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
• wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20
• w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
• opcjonalny adapter ADD-PMAL umożliwia łatwy montaż obudowy na słupach lub latarniach (sprzedawany oddzielnie)
• montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

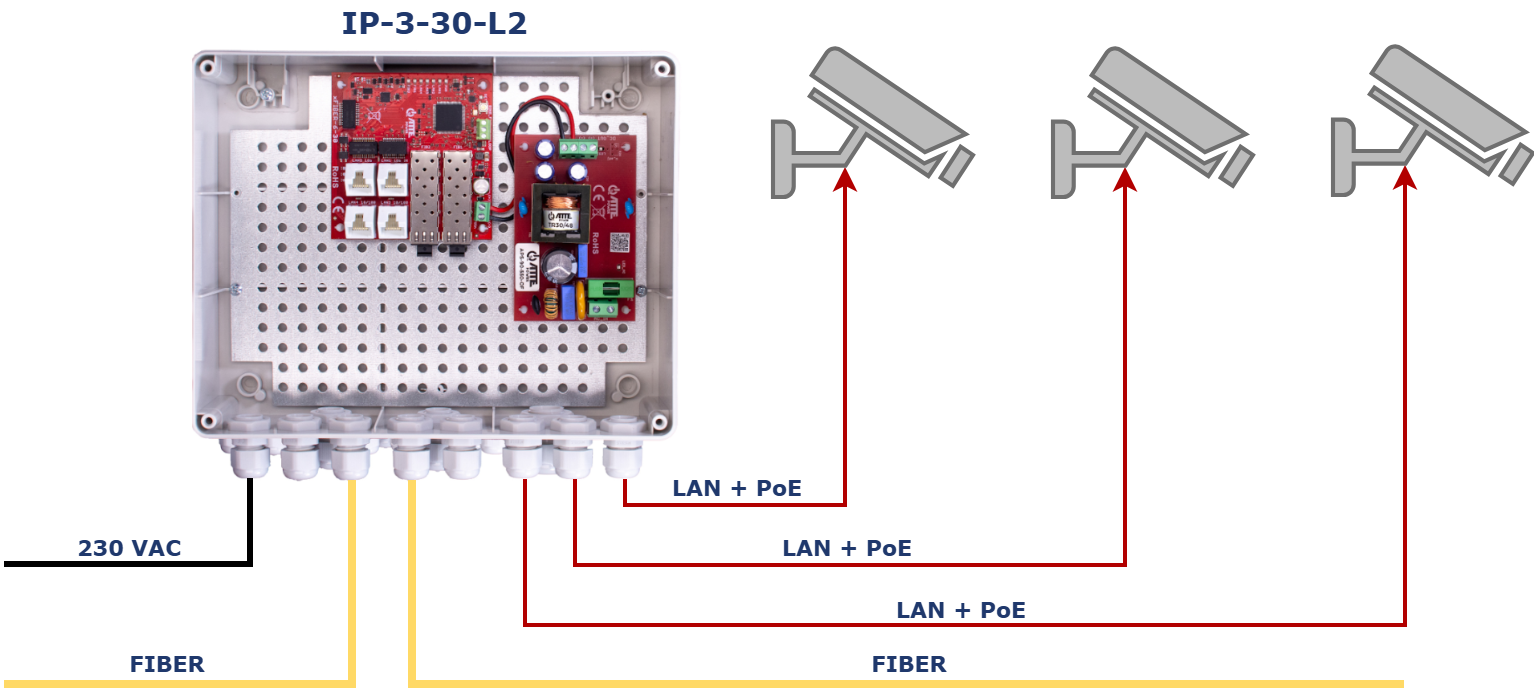

Przykłady zastosowań

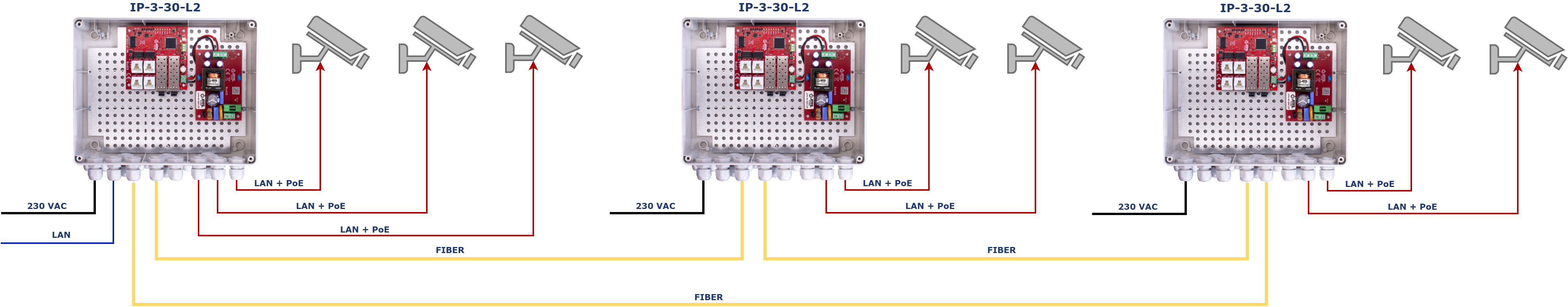

Przykładowe zastosowanie 3 zestawów IP-3-30-L2 połączonych ze sobą światłowodem do zasilenia 9 kamer IP PoE.

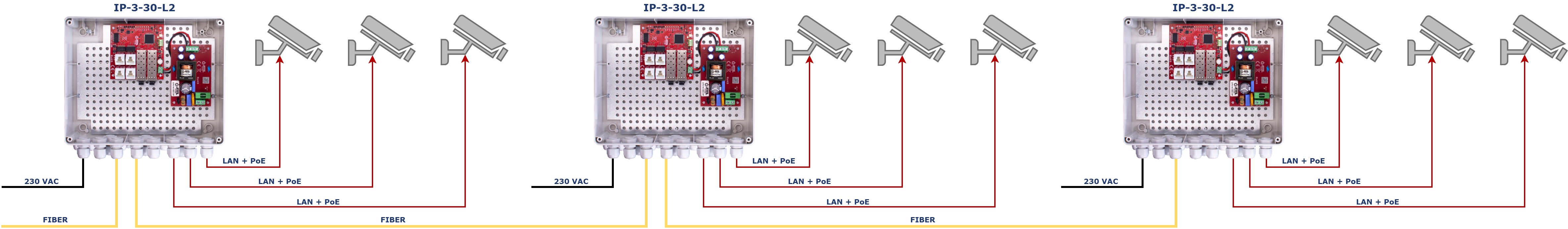

Przykładowe zastosowanie 3 zestawów IP-3-30-L2 połączonych w topologii pierścienia do zasilenia 7 kamer IP PoE.

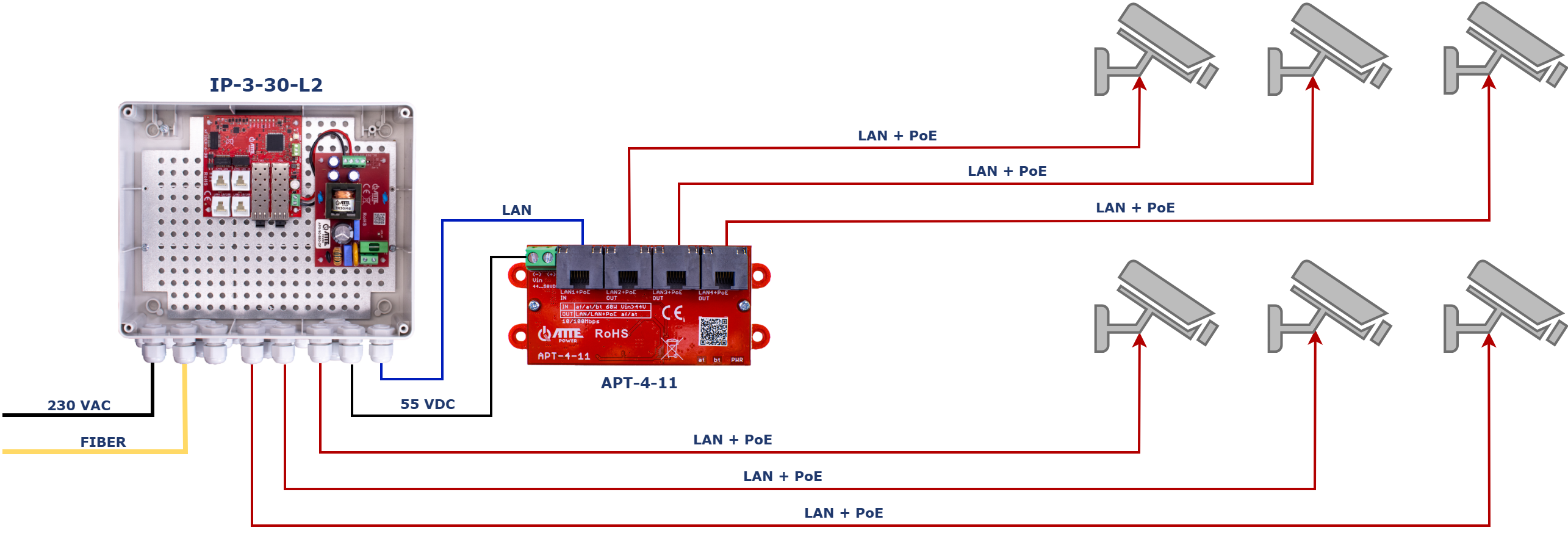

Przykładowe zastosowanie zestawu IP-3-30-L2 wraz z modułem APT-4-11, zamontowanym wewnątrz obudowy, do zasilenia 6 kamer IP PoE.
