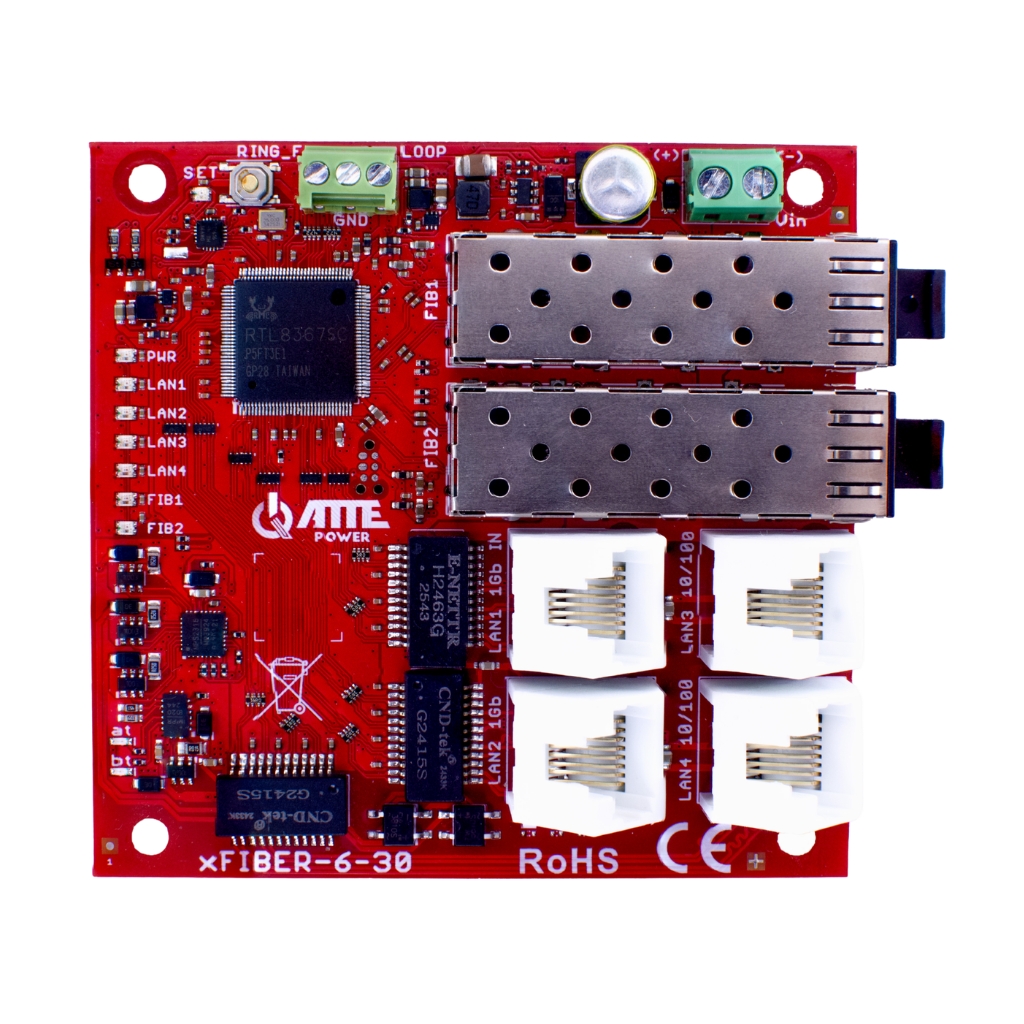

xFIBER-6-30-OF Switch PoE 4-portowy + 2 porty SFP

xFIBER-6-30-OF to 4 portowy switch PoE posiadający dwa porty SFP.  Urządzenie umożliwia zasilenie 3 kamer IP PoE z równoległym przejściem na medium światłowodowe.

Głównym zastosowaniem jest tworzenie punktów dystrybucyjnych do zasilania kamer IP w rozległych instalacjach światłowodowych. Dwa porty SFP zapewniają możliwość jednoczesnego wejścia oraz wyjścia światłowodem (topologia RING).

xFIBER-6-30-OF to switch PoE posiadający 1 port RJ45 wejściowy PoE IN (10/100/1000Mbps) i 3 porty RJ45 wyjściowe (jeden port 10/100/1000 Mbps, dwa porty 10/100Mbps) pracujące w standardzie 802.3af/at. Urządzenie posiada dwa porty SFP 100/1000Mbps.

Moduł można zasilać na dwa sposoby. Podstawowym sposobem zasilania jest użycie zewnętrznego zasilacza o napięciu w zakresie 30 - 58 V poprzez złącze Vin. (Uwaga! Jeżeli na wyjściu potrzebne jest PoE, należy zasilić moduł napięciem >44 V).

Urządzenie może być również zasilane za pomocą PoE poprzez port LAN1 PoE IN . Maksymalna moc na wejściu to 90W w standardzie 802.3bt typ 4 . Diody AT oraz BT informują, w którym standardzie moduł zestawił się z urządzeniem zasilającym.

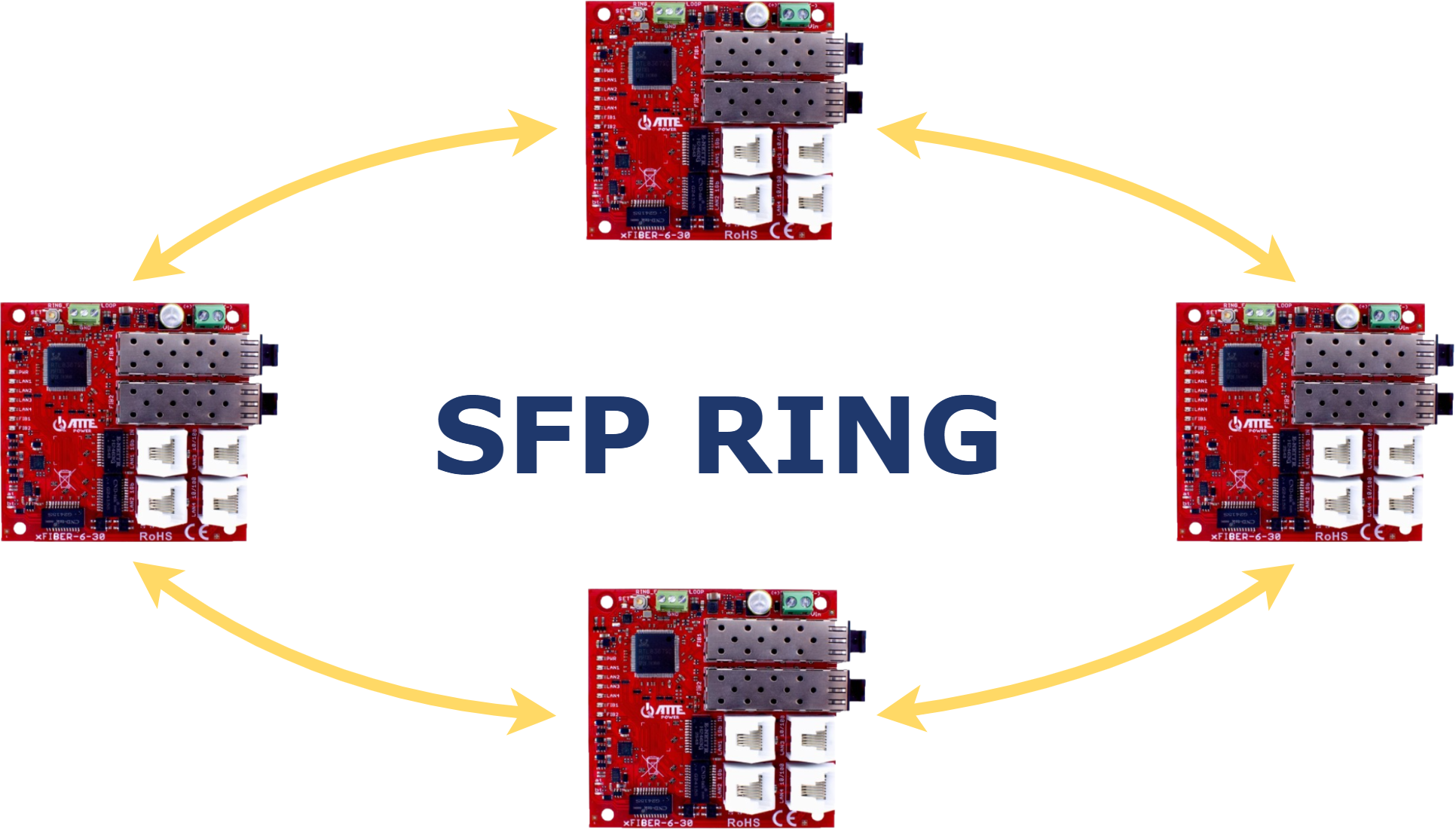

Urządzenie ma możliwość pracy w topologii pierścienia. xFIBER-6-30-OF jest fabrycznie ustawiony w trybie "slave".

Aby RING działał poprawnie (bez zapętlenia danych) jest potrzebny jeden moduł w trybie "master", który będzie zarządzał danymi na portach SFP.

W celu zmiany trybu pracy na xFIBER-6-30-OF należy przytrzymać przycisk „SET” przez około 3 sekundy aż dioda obok zacznie migać, następnie pojedynczym kliknięciem zmieniamy tryb i zatwierdzamy ponownym przytrzymaniem przycisku przez 3 sekundy. W trybie „master” dioda SET powinna świecić się na niebiesko.

xFIBER-6-30-OF automatycznie wykrywa zapętlenie portów RJ45. Jeżeli moduł wykryje zapętlenie na danych portach, od razu je odłączy, o czym poinformują nas diody LAN 1 ... LAN 4, które zaświecą się na czerwono.

Wyjście techniczne (open-collector) sygnalizuje:

• LOOP - zapętlenie na portach RJ45
• RING_F - poprawne połączenie topologii Ring (sygnalizowane jedynie na urządzeniu w trybie "master")

Wyjście RING_F pozwala na określenie czy pętla światłowodowa została przerwana. Stan wysoki na wyjściu pojawia się w momencie kiedy transmisja światłowodowa jest poprawna, natomiast stan niski występuje, gdy RING jest przerwany.

Wyjście techniczne możemy połączyć z centralą alarmową lub sterownikiem, które mają możliwość współpracy z wyjściem open-collector.

Najważniejsze cechy i funkcje:

• możliwość zasilania 3 odbiorników PoE 802.3af/at
• dwa porty SFP
• możliwość pracy w RING
• wykrywanie i odłączanie zapętlonych portów
• szeroki zakres napięcia wejściowego 30 - 58 V
• wyraźna sygnalizacja trybu pracy
• wyjście techniczne sygnalizujące zapętlenie portów
• łatwa oraz szybka konfiguracja trybów pracy za pomocą przycisku SET
• możliwość zasilenia modułu za pomocą PoE
• kompaktowy rozmiar modułu

Sygnalizacja na urządzeniu realizowana jest poprzez diody LED:

xFIBER-6-30-OF to niezawodne rozwiązanie, wyróżniające się elastycznością, wygodą oraz wykrywaniem awarii na portach. Kompaktowy rozmiar urządzenia ułatwia instalacje modułu w rozmaitych miejscach. Moduł zastosowany w topologii pierścienia zapewnia ciągłą pracę urządzeń.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8 mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Uwagi instalacyjne

• wkładki SFP należy zakupić oddzielnie (ATTE nie posiada wkładek w ofercie)
• xFIBER-6-30-OF współpracuje z wkładkami jednomodowymi oraz wielomodowymi kompatybilnymi ze standardem IEEE 802.3z.

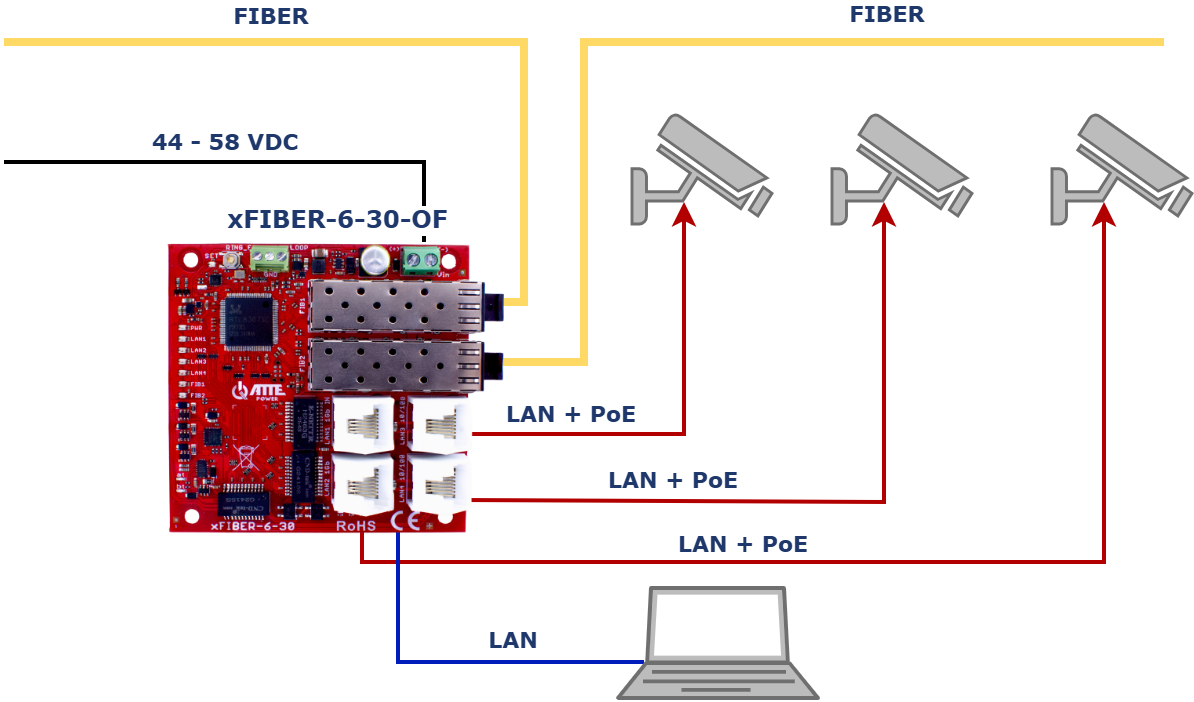

Przykłady zastosowań

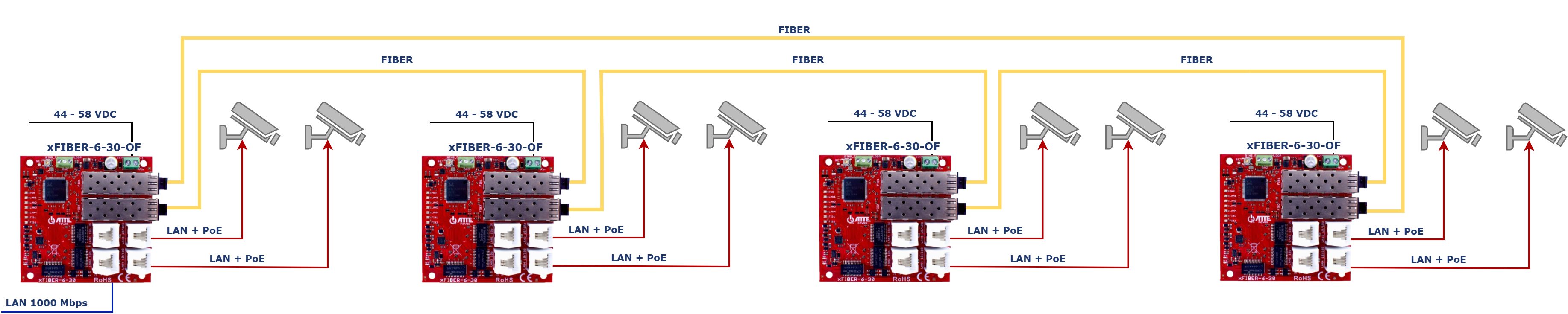

Przykład zastosowania czterech modułów xFIBER-6-30-OF pracujących w topologii RING.

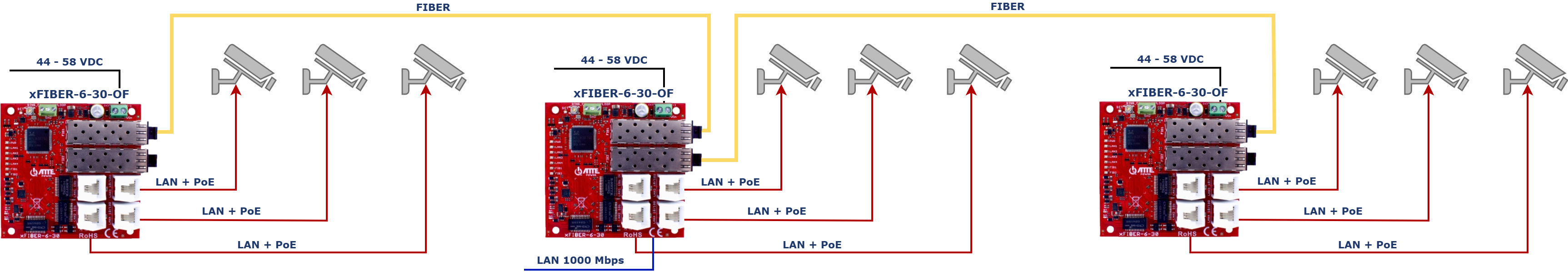

Przykład zastosowania trzech modułów xFIBER-6-30-OF do zasilania 6 kamer IP PoE połączonych ze sobą światłowodem.

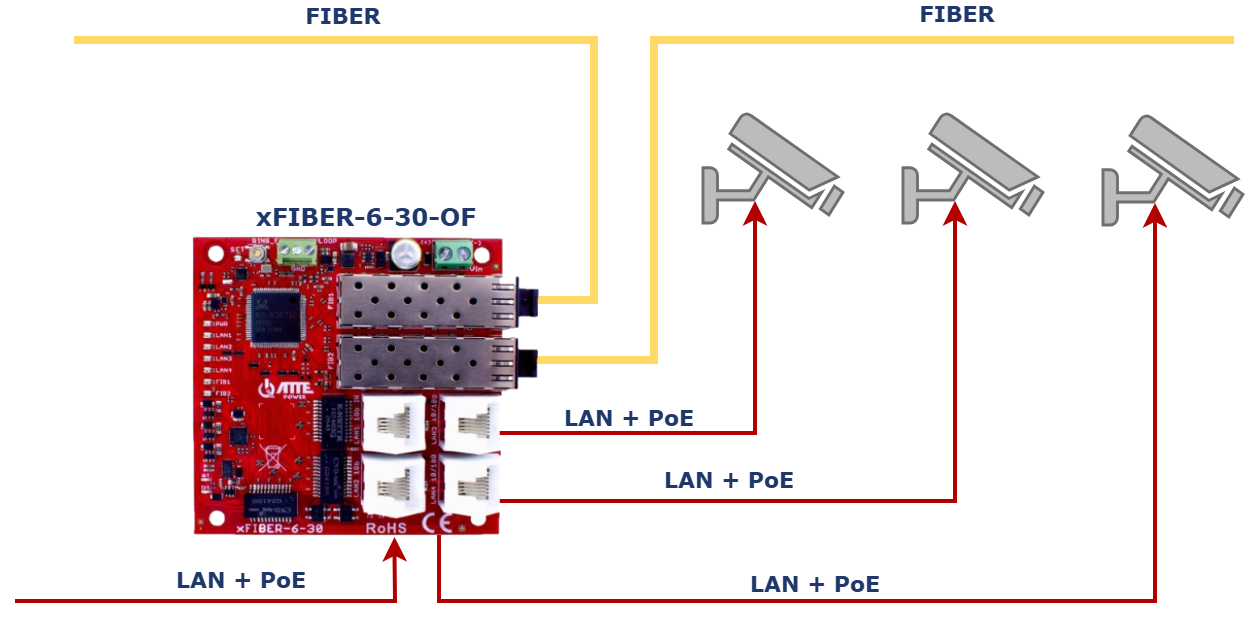

Przykład zasilania xFIBER-6-30-OF za pomocą PoE.

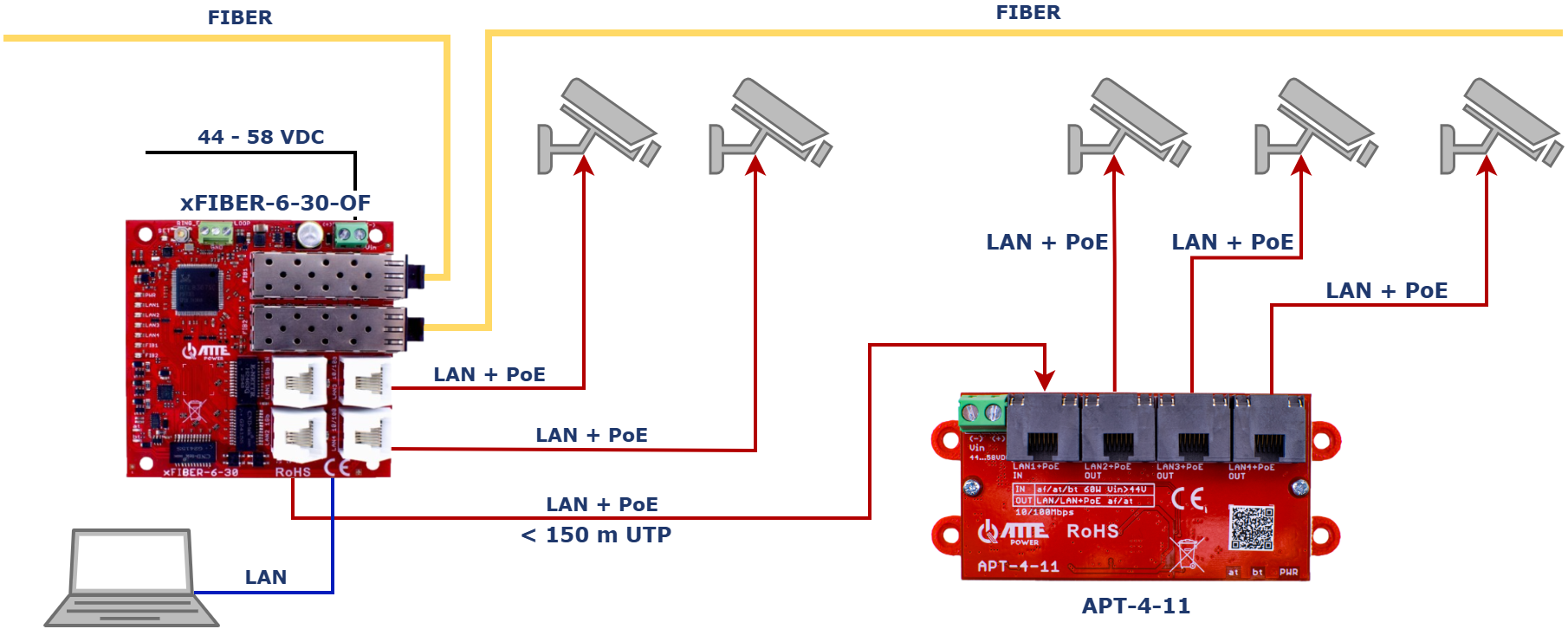

Przykład zastosowania xFIBER-6-30-OF wraz z ekstenderem APT-4-11 do zasilenia 5 kamer IP PoE.
