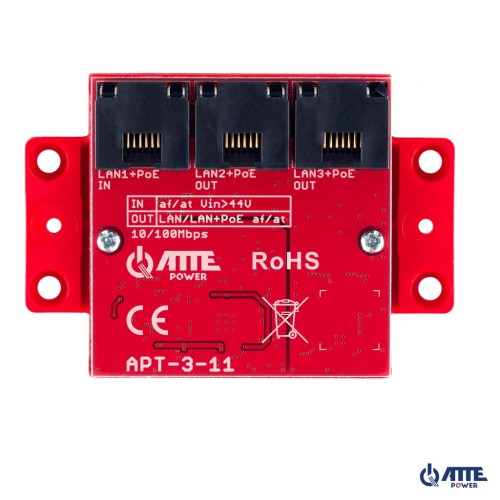

APT-3-11 3 prievadų PoE jungiklis 10/100Mbps, plėstuvas

APT-3-11 yra PoE tinklo komutatorius, veikiantis kaip LAN ir PoE maitinimo plėstuvas (kartotuvas). Jis dažniausiai naudojamas tais atvejais, kai vienu UTP kabeliu reikia prijungti kelis tinklo įrenginius (pvz., kelias IP kameras) arba kaip reikia papildomos tinklo atšakos.

Prietaisas leidžia maitinti iki 2 PoE imtuvų naudojant vieną UTP kabelį. Tais atvejais, kai neturime galimybės nutiesti naujo kabelio arba kai naujo kabelio tiesimas būtų brangus, APT-3-11 leidžia naudoti esamą kabelį.

APT-3-11 gali veikti kaip LAN + PoE plėstuvas, kai atstumas tarp įrenginių viršija 100 m. Jei įmanoma kabelį padalyti į sekcijas, nesiekiančias 100 m ilgio UTP kabelio, tai leidžia išplėsti LAN veikimo spindulį be papildomo maitinimo šaltinio, išlaikant visą 100 Mbps pralaidumą.

Dėl integruotos LR150 (Long Range 150m) funkcijos visi prievadai gali stabiliai veikti iki 150 m atstumu nuo UTP 100 Mbps su PoE maitinimu. Tai leis įrengti kameras nenaudojant papildomo tarpinio ilgintuvo.

Pagrindinės programos:

• kaip 2 PoE imtuvų (IP kamerų), maitinamų vienu UTP kabeliu, skirstytuvas, pvz., norint įrengti papildomas kameras vietoje esamų nekeičiant kabelių.
• kaip kaskadinis jungimas (serija), skirtas keliems IP PoE įrenginiams prijungti didesniu nei 100 m UTP atstumu

APT-3-11 skirtas naudoti su bet kokiais tinklo įrenginiais, IP kameromis ir kitais įrenginiais, maitinamais pagal PoE 802.3af/at standartą.

APT (Atte Power Tree) serija užtikrina suderinamumą su IEEE 802.3af/at standartais tiek kaip PoE imtuvai, tiek visuose išvesties prievaduose. Prie 2 arba 3 prievado prijungus įrenginį, identifikuojamas imtuvas ir, jei tai yra PoE maitinamas įrenginys, prievade įjungiamas maitinimas.

Pagrindinės savybės ir funkcijos:

• gali būti maitinamas iš kito PoE komutatoriaus, atitinkančio 802.3af, 802.3at arba PoE Passive standartą (PoE IN prievadas)
• sustiprina ir paskirsto tinklo signalą (visiškai funkcionalus 100 Mbps komutatorius)
• kaskadinis maitinimas (vienas komutatorius maitina kitą)
• galimybė maitinti iki 2 PoE 802.3af/at imtuvų
• iki 30 W bendra galia, kai maitinama per UTP
• Įmontuota LR150 funkcija maksimalų perdavimo atstumą padidina iki 150 metrų
• nedidelis įrenginio dydis leidžia jį įrengti mažose erdvėse, pvz.
• mažas įrenginio energijos suvartojimas (< 0,3 W)
• paprastas ir greitas paleidimas be parametrų konfigūravimo
• platus darbinės temperatūros diapazonas

Įrenginio apsaugos lygis yra IP20, todėl, norint užtikrinti apsaugą nuo atmosferos poveikio ir kondensacijos, reikia tinkamo korpuso (ne žemesnio kaip IP44).

Jei įrenginys bus naudojamas mažoje erdvėje, norint sumažinti modulio matmenis, galima nupjauti ir sulaužyti laikiklius, kad būtų galima sumažinti modulio matmenis.

APT-3-11 turi universalų montavimo pagrindą, kurį galima montuoti keliais būdais:

• su tvirtinimo smeigėmis 10,8 mm tinklelyje, kaip ir visuose ABOX korpusuose.
• naudojant montavimo smeiges RACK19" ir RACK 10" stovo adapteriams.
• prisukant per papildomas skyles prie bet kokio lygaus paviršiaus.
• naudojant papildomą adapterį ADD-TH35 modulį galima montuoti ant TH35 bėgio (DIN)

Montavimo pastabos

Bendra kamerų (PoE imtuvų), prijungtų prie ilgintuvo, suvartojama galia neturi viršyti visą liniją maitinančio komutatoriaus galios biudžeto:

• 802.3af standarto atveju tai yra maždaug 13 W, kuriais gali naudotis plėstuvas
• 802.3at standarto atveju - maždaug 25 W, kuriuos gali naudoti plėstuvas.

Apsvarstykite infraraudonųjų spindulių šviestuvus - jie įsijungia naktį, todėl gerokai padidėja energijos suvartojimas.

Taip pat atsižvelkite į nuostolius maitinimo kabelyje - jie priklauso nuo jo skerspjūvio, ilgio ir įtampos vertės PoE linijoje.

Kai reikia 1000 Mbps pralaidumo, rekomenduojame naudoti ilgintuvą APT-3-50 arba APT-5-50.

Instaliavimo pavyzdžiai

APT-3-11 kaip LAN+PoE plėstuvo 2 PoE IP kameroms naudojimo pavyzdys.

APT-3-11 kaip LAN+PoE plėstuvo 4 PoE IP kameroms naudojimo pavyzdys.
