APT-5-50 5 prievadų PoE jungiklis 10/100/1000Mbps, plėstuvas

APT-5-50 yra gigabito PoE tinklo komutatorius, galintis veikti kaip LAN tinklo extenderis (kartotuvas) ir PoE maitinimo šaltinis. Dažniausiai naudojamas tais atvejais, kai vienu UTP kabeliu reikia prijungti kelis tinklo įrenginius (pvz., kelias IP kameras) arba kaip reikalingas papildomas tinklo atšaka.

Šis įrenginys leidžia mums maitinti iki 4 PoE imtuvų naudojant vieną UTP laidą. Situacijose, kai neturime galimybės nutiesti naujo laido arba tai būtų susiję su papildomomis išlaidomis, APT-5-50 leidžia mums naudoti jau esamą laidyną.

APT-5-50 gali veikti kaip LAN + PoE tinklo extenderis, kai atstumas tarp įrenginių viršija 100 m. Jei yra galimybė padalyti laidą į atkarpas, trumpesnes nei 100 m, UTP laidas leidžia padidinti LAN tinklo aprėptį be papildomo maitinimo prijungimo, išlaikant visą 1000Mbps pralaidumą.

Pagrindinės programos:

• kaip skirstytuvas 4 PoE imtuvams (IP kameroms), maitinamiems iš vieno UTP laido, pvz., papildomų kamerų montavimas vietoje jau esančių kamerų be laidų keitimo
• kaskadiniame (serijiniame) sujungime, skirtame kelių IP PoE įrenginių prijungimui, esant atstumams, viršijantiems 100m UTP
• galimybė naudoti vietinį maitinimą leidžia sukurti sudėtingą paskirstymo taškų struktūrą didelėse instaliacijose

APT-5-50 yra skirtas naudoti su bet kokiais tinklo įrenginiais, IP kameromis ir kitais įrenginiais, maitinamais pagal PoE 802.3af/at/bt60 standartą.

Visi prievadai užtikrina 1000Mbps pralaidumą, o tai yra labai svarbu jungiantis magistralės topologijoje.

APT (Atte Power Tree) serijos įrenginiai užtikrina suderinamumą su IEEE 802.3af/at/bt90 standartais kaip PoE imtuvai ir IEEE 802.3af/at/bt60 standartais visuose išėjimo prievaduose. Prijungus įrenginį prie 2–5 prievadų, atliekamas imtuvo identifikavimas, ir jei tai yra PoE maitinamas įrenginys, prievade įjungiamas maitinimas.

Switch APT turi galimybę maitinti iš išorinio maitinimo šaltinio naudojant papildomą varžtinį jungtį, tokiu atveju LAN 1 prievadas naudojamas kaip LAN tinklo prievadas (be PoE maitinimo).

PoE identifikavimo standartas, veikimo būsena ir imtuvams prieinama galia rodomi per šviesos diodus:

• PWR - įrenginys maitinamas
• LED at - identifikavimas kaip 30 W PoE imtuvas
• LED bt - identifikavimas kaip 60 W PoE imtuvas
• LED at + LED bt - identifikavimas kaip 90 W PoE imtuvas
• LED LV - Low voltage, žemas įtampa (<44V) įrenginyje

Kai įtampa komutatoriuje nukris žemiau 44 V, įsižiebs LV šviesos diodė. Ją galima iš naujo nustatyti išjungus įrenginį ir vėl įjungus maitinimą. Tokiu atveju reikia patikrinti maitinimo sistemą, kad IP PoE įrenginiai, prijungti prie komutatoriaus, neįsijungtų dėl per mažos įtampos.

Pagrindinės savybės ir funkcijos:

• gali būti maitinamas iš kito PoE komutatoriaus pagal 802.3af, 802.3at, 802.3bt arba PoE Passive standartą (PoE IN prievadas)
• stiprina ir paskirsto tinklo signalą (visiškai funkcionalus 1000Mbps komutatorius)
• kaskadinis maitinimas (vienas komutatorius maitina kitą)
• galimybė maitinti iki 4 PoE 802.3af/at/bt imtuvų
• iki 90 W bendros galios, kai maitinamas per UTP
• įrenginio pralaidumas 1000Mbps
• aiškus darbo būsenos ir identifikavimo signalizavimas
• greitas ir lengvas paleidimas be parametrų konfigūravimo
• platus veikimo temperatūros diapazonas

APT-5-50 turi polikarbonato pagrindą su tvirtinimo skylėmis. Jį galima montuoti naudojant ADD-PIN kaiščius 10,8 mm tinklelyje, kuris yra ABOX serijos korpusuose, montavimo plokštėse ir adapteriuose su skylėmis.

Įrenginys turi IP20 apsaugos lygį, todėl norint užtikrinti apsaugą nuo aplinkos veiksnių ir kondensato, reikalingas tinkamas korpusas (mažiausiai IP44).

Korpusas leidžia montuoti keliais būdais:

• Korpusą galima montuoti keliais būdais: naudojant montavimo kaiščius 10,8 mm žingsniu, kurie naudojami visuose ABOX korpusuose
• naudojant montavimo kaiščius RACK 19” ir RACK 10” adapteriams
• prisukant per papildomus skyles prie bet kurios plokščios paviršiaus

Montavimo pastabos

Bendras kamerų (PoE imtuvų), prijungtų prie extenderio, suvartojamas galingumas negali viršyti visą liniją maitinančio komutatoriaus teikiamo galingumo biudžeto:

• 802.3af standarto atveju tai yra apie 13 W, prieinama extenderyje.
• 802.3at standarto atveju tai yra apie 25 W, prieinama extenderyje.
• 802.3bt60 standarto atveju tai yra apie 51 W, prieinama extenderyje.
• 802.3bt90 standarto atveju tai yra apie 71 W, prieinama extenderyje.

Apsvarstykite infraraudonųjų spindulių šviestuvus - jie įsijungia naktį, todėl gerokai padidėja energijos suvartojimas.

Taip pat atsižvelkite į nuostolius maitinimo kabelyje - jie priklauso nuo jo skerspjūvio, ilgio ir įtampos vertės PoE linijoje.

Instaliavimo pavyzdžiai

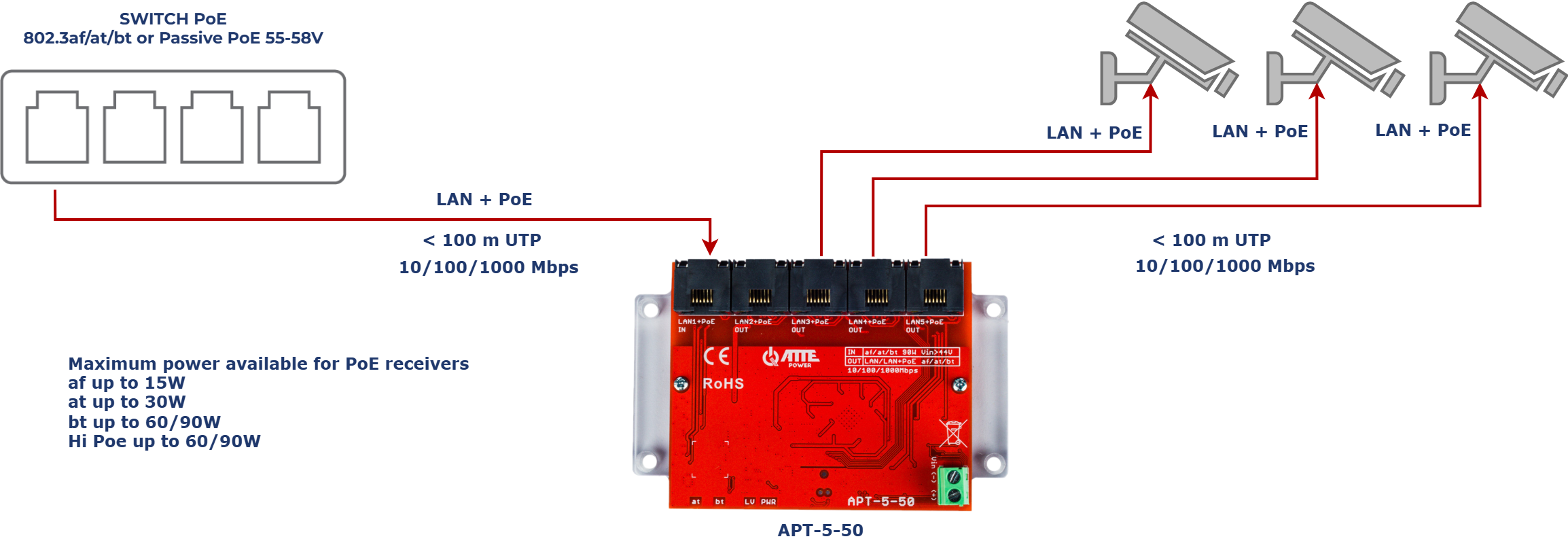

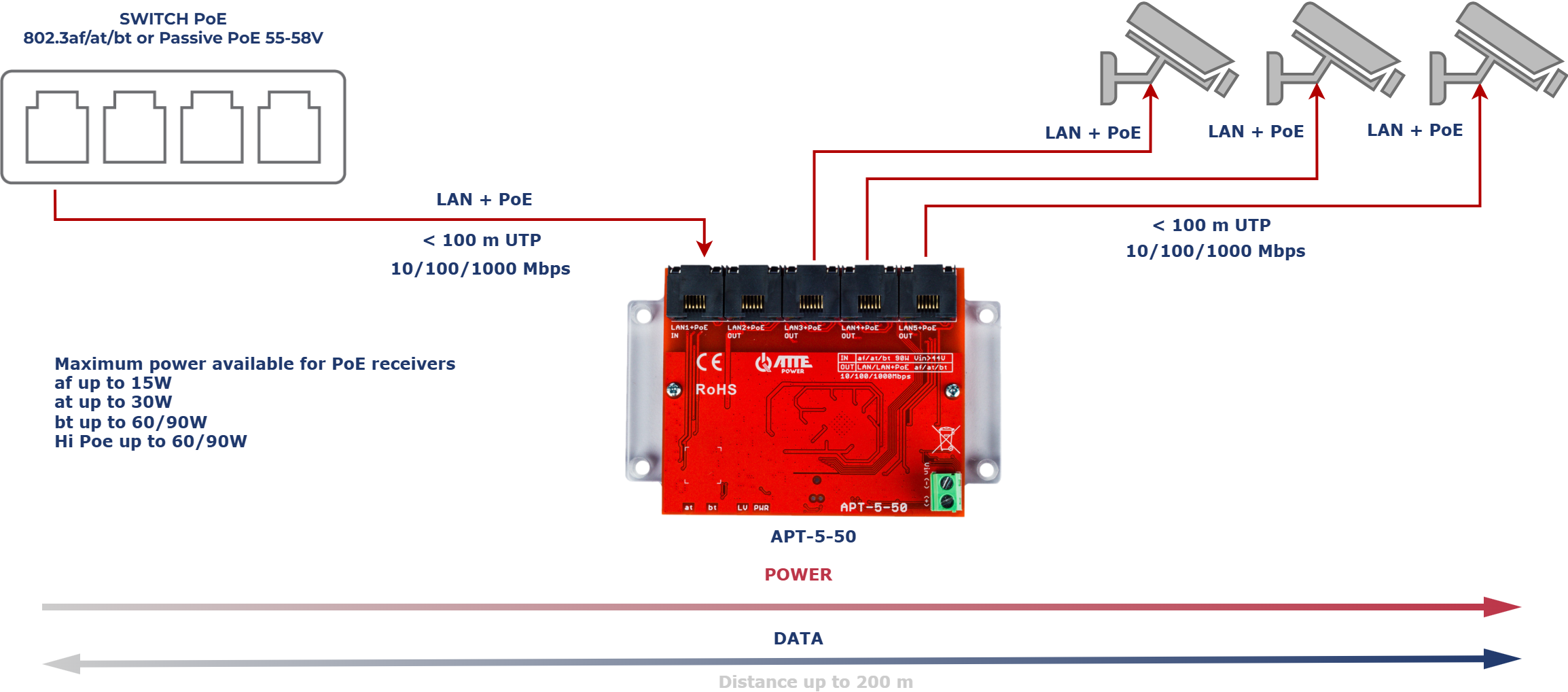

APT-5-50 naudojimo pavyzdys kaip LAN+PoE tinklo extenderis 3 IP PoE kameroms.

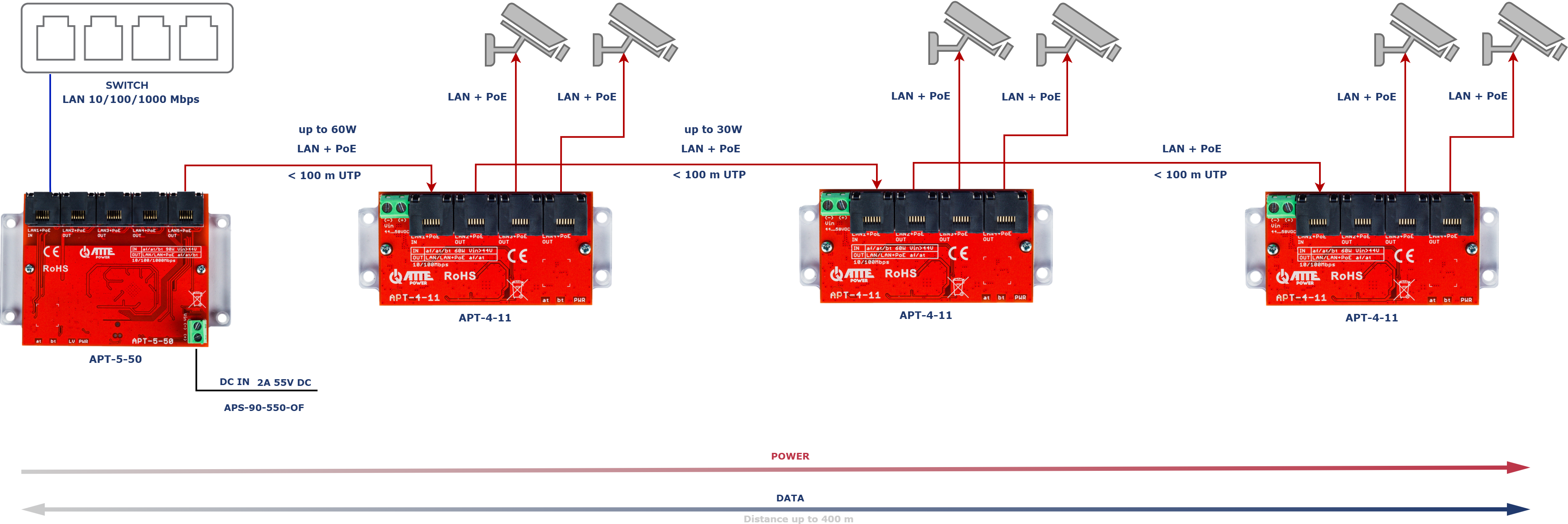

APT-5-50 ir APT-4-11 naudojimo pavyzdys kaip LAN+PoE tinklo extenderiai 6 IP PoE kameroms.
