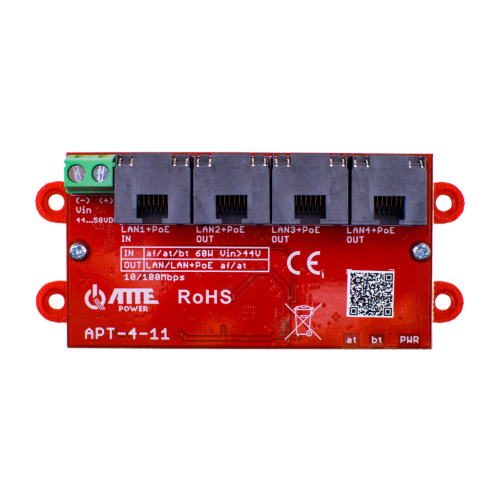

APT-4-11 4 prievadų PoE jungiklis 10/100Mbps, plėstuvas

APT-4-11 yra PoE tinklo komutatorius, veikiantis kaip LAN tinklo ir PoE maitinimo extenderis (kartotuvas). Dažniausiai naudojamas tais atvejais, kai vienu UTP kabeliu reikia paleisti kelis tinklo įrenginius (pvz., kelias IP kameras) arba kaip reikalingas papildomas tinklo atšaka.

Šis įrenginys leidžia mums maitinti iki 3 PoE imtuvų naudojant vieną UTP kabelį. Situacijose, kai nėra galimybės įdiegti naują kabelį arba kai naujo kabelio įdiegimas būtų brangus, APT-4-11 leidžia mums naudoti esamus kabelius.

APT-4-11 gali veikti kaip LAN + PoE extender tais atvejais, kai atstumas tarp įrenginių viršija 100 m. Jei yra galimybė padalyti kabelį į sekcijas, kurių ilgis neviršija 100 m UTP kabelio, tai leidžia mums išplėsti LAN diapazoną be papildomo maitinimo šaltinio, išlaikant visą 100 Mbps pralaidumą.

Dėl integruotos LR150 (Long Range 150m) funkcijos visi prievadai gali stabiliai veikti iki 150m atstumu nuo UTP 100Mbps su PoE maitinimu. Tai leis įrengti kameras nenaudojant papildomo tarpinio ilgintuvo.

Pagrindinės programos:

• kaip skirstytuvas 3 PoE imtuvams (IP kameroms), maitinamiems vienu UTP kabeliu, pvz., papildomų kamerų įrengimas vietoj esamų kamerų nekeičiant kabelių
• kaskadiniame sujungime (serijoje) keliems PoE IP įrenginiams prijungti per atstumus, viršijančius 100m UTP kabelio
• galimybė naudoti vietinį maitinimo šaltinį leidžia sukurti sudėtingą paskirstymo taškų struktūrą didelėse instaliacijose

APT-4-11 yra sukurtas bendradarbiauti su bet kokiais tinklo įrenginiais, IP kameromis ir kitais įrenginiais, maitinamais pagal PoE 802.3af/at standartą.

APT (Atte Power Tree) serija užtikrina suderinamumą su IEEE 802.3af/at/bt standartais kaip PoE imtuvai ir IEEE 802.3af/at visuose išėjimo prievaduose. Kai įrenginys prijungiamas prie išėjimo prievadų 2–4, imtuvas atpažįstamas ir, jei tai yra PoE maitinamas įrenginys, prievade įjungiamas maitinimas.

APT jungiklis gali būti maitinamas iš išorinio maitinimo šaltinio per papildomą varžtinį jungtį, tokiu atveju LAN prievadas 1 naudojamas kaip LAN tinklo prievadas (be PoE maitinimo).

PoE identifikavimo standartas, veikimo būsena ir imtuvams prieinama galia rodomi per šviesos diodus:

• PWR - įrenginys maitinamas
• LED at - identifikavimas kaip 30 W PoE imtuvas
• LED bt - identifikavimas kaip 60 W PoE imtuvas

Pagrindinės savybės ir funkcijos:

• gali būti maitinamas iš kito PoE komutatoriaus pagal 802.3af, 802.3at, 802.3bt arba PoE Passive standartą (PoE IN prievadas)
• stiprina ir paskirsto tinklo signalą (visiškai funkcionalus 100Mbps komutatorius)
• kaskadinis maitinimas (vienas komutatorius maitina kitą)
• galimybė maitinti iki 3 PoE 802.3af/at imtuvų
• iki 60 W bendros galios, kai maitinamas per UTP
• įmontuota LR150 funkcija padidina maksimalų perdavimo atstumą iki 150 metrų
• aiškus veikimo būsenos ir identifikavimo signalas
• mažas energijos suvartojimas (< 0,5 W)
• greitas ir lengvas paleidimas be parametrų konfigūravimo
• platus veikimo temperatūros diapazonas

APT-4-11 turi polikarbonato pagrindą su tvirtinimo skylėmis. Jį galima montuoti naudojant ADD-PIN kaiščius 10,8 mm tinklelyje, kuris yra ABOX serijos korpusuose, montavimo plokštėse ir adapteriuose su skylėmis.

Įrenginys turi IP20 apsaugos lygį, todėl norint užtikrinti apsaugą nuo aplinkos veiksnių ir kondensato, reikalingas tinkamas korpusas (mažiausiai IP44).

Korpusas leidžia montuoti keliais būdais:

• Korpusą galima montuoti keliais būdais: naudojant montavimo kaiščius 10,8 mm žingsniu, kurie naudojami visuose ABOX korpusuose
• naudojant montavimo kaiščius RACK 19” ir RACK 10” adapteriams
• prisukant per papildomus skyles prie bet kurios plokščios paviršiaus

Montavimo pastabos

Bendras kamerų (PoE imtuvų), prijungtų prie extenderio, suvartojamas galingumas negali viršyti visą liniją maitinančio komutatoriaus teikiamo galingumo biudžeto:

• 802.3af standarto atveju tai yra apie 13 W, prieinama extenderyje.
• 802.3at standarto atveju tai yra apie 25 W, prieinama extenderyje.
• 802.3bt60 standarto atveju tai yra apie 51 W, prieinama extenderyje.

Apsvarstykite infraraudonųjų spindulių šviestuvus - jie įsijungia naktį, todėl gerokai padidėja energijos suvartojimas.

Taip pat atsižvelkite į nuostolius maitinimo kabelyje - jie priklauso nuo jo skerspjūvio, ilgio ir įtampos vertės PoE linijoje.

Instaliavimo pavyzdžiai

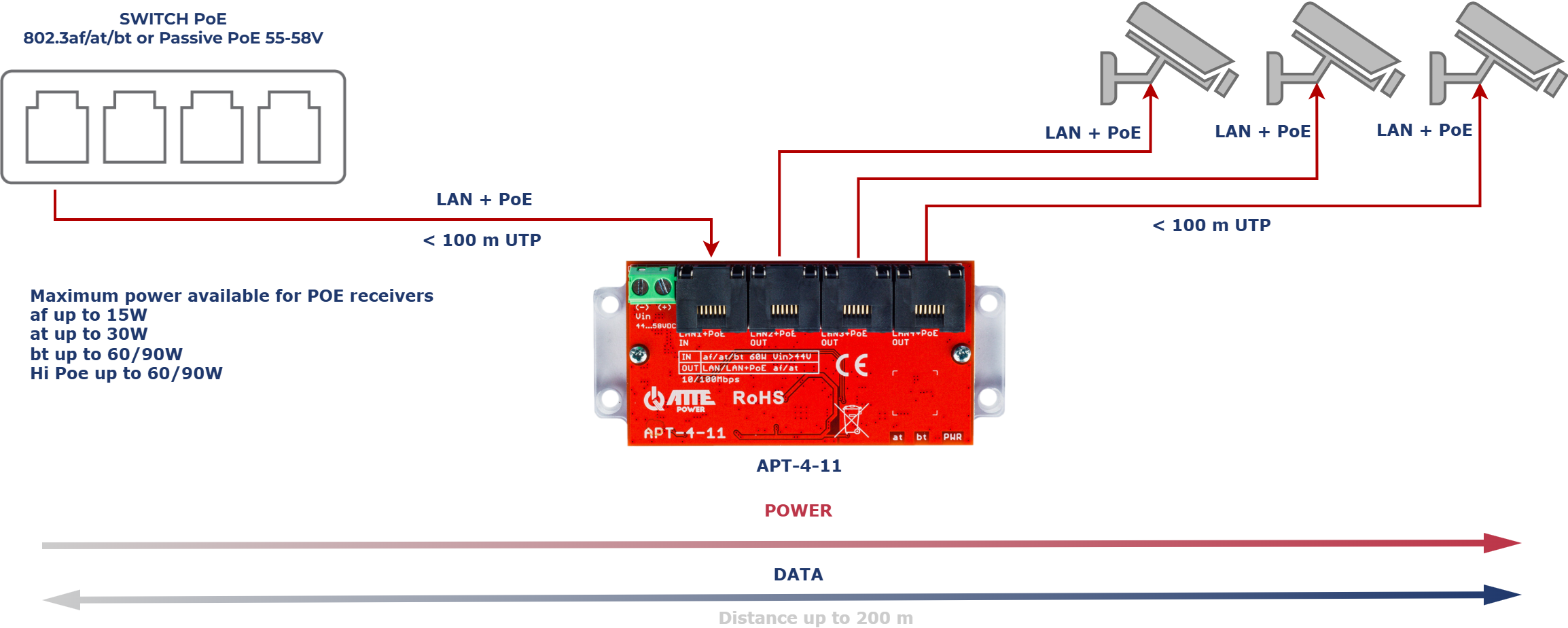

APT-4-11 naudojimo pavyzdys kaip LAN+PoE tinklo išplėtimo įrenginys 3 IP PoE kameroms.

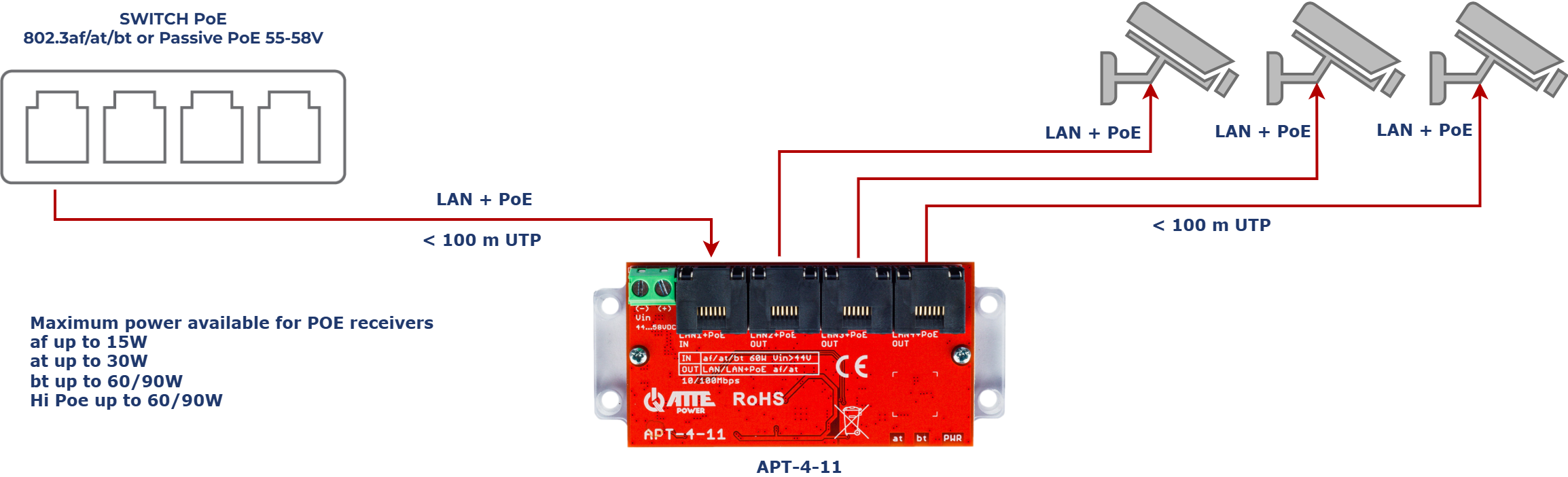

APT-4-11 naudojimo pavyzdys kaip LAN+PoE tinklo išplėtimo įrenginys 6 IP PoE kameroms.
